Z-Wave - Starta lampor via rörelse med Telldus
- Publicerat: 2017-06-21
- Kategori:
- ▸ Wiki
- ▸ Hemautomation
- ▸ Z-Wave
Relaterade produkter
Inledning
Idag kom dagen då vi tänkt fixa våra lampor i vår lokal. I det här projektet så kommer vi gå igenom hur man får lampor att tändas via en rörelsesensor och hur vi sätter en timer funktion för att lamporna ska stängas av efter en halvtimma.
Enheter till projektet
- 3x Aeon Labs Multisensor 6 - GEN5
- 3x Aeon Labs Multisensor 6 Recessor
- 3x USB förlängningskabel 5-10 meter
- 3x USB väggladdare 230V till 5V 2,1A
- 2x Philios Z-Wave Plug-in Switch PAN11
- 1x Fibaro Singel Switch 2
Del 1 - Montering av sensorer

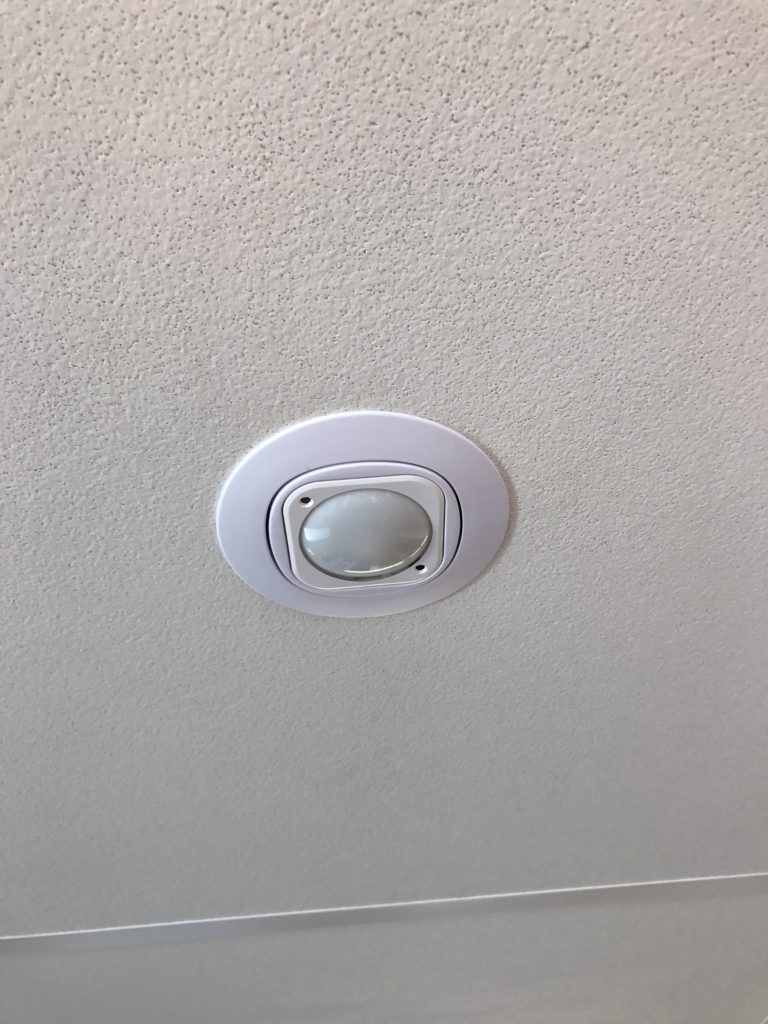

Vi börjar med att plocka ner tre stycken takplattor som vi har som innertak i lokalen och gör ett centrerat hål på ca 75mm för att kunna sätta fast Recessor till Multisensorerna för att få en snygg montering. Och eftersom vi väldigt gärna inte vill byta batterier så kommer vi även att kasta upp USB förlängningskablar till alla sensorer för att ha sensorerna aktiva hela tiden.
Efter hål i takplattorna, kabeldragning och montering av recessor så kan vi inkludera våra Multisensorer mot Telldus Live och skruva fast sensorerna i sina nya krypin.
Del 2 - Installation av relä och på/av pluggar
Fibaro Single Switch 2

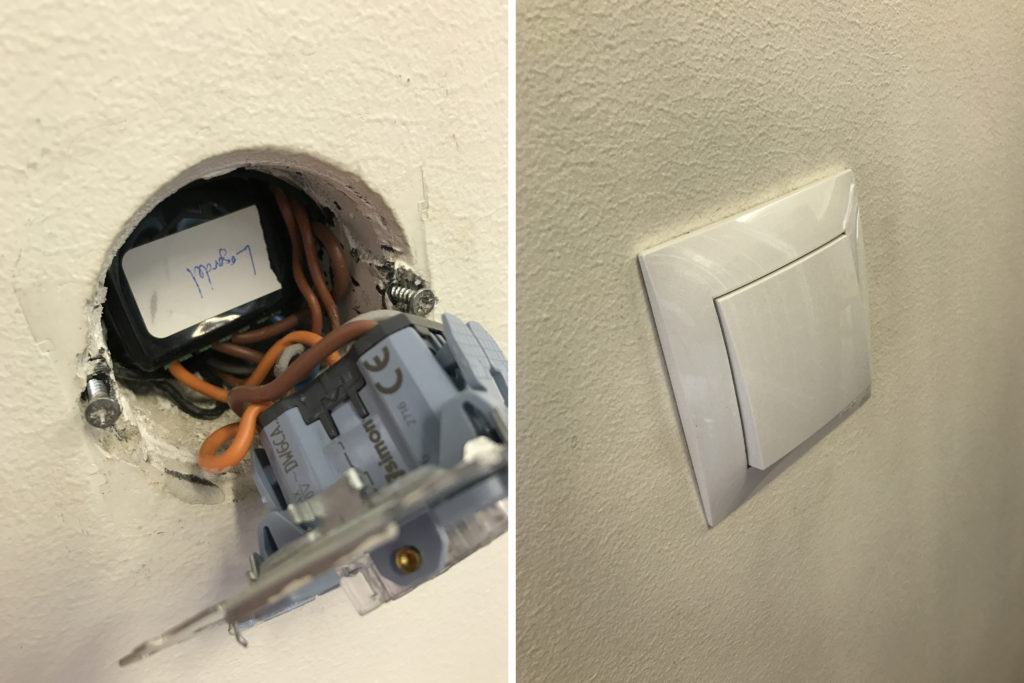

Vi börjar med att slå av strömmen till vår strömbrytare för att göra en säker installation av vårt Fibaro relä. Följer manualen som följer med i förpackningen för att se vart kablarna ska sitta. Manualen kan ni hitta här.
Nu när vi kopplat in brytaren så passar vi på att inkludera den innan vi petar in den bakom strömbrytaren. Detta görs genom att sätta ZNeten i inkluderingsläge och sedan klicka på brytarens "B-Button" ...vips så har vi inkluderat brytaren till Telldus Live. - Man kan även inkludera genom att klicka på strömbrytaren tre gånger.
Sen så petar vi försiktigt in alla kablar och switchen in i sin nya bostad, skruvar fast strömbrytaren och smackar på plastdetaljerna.
Philios Z-Wave Plug-in Switch PAN11

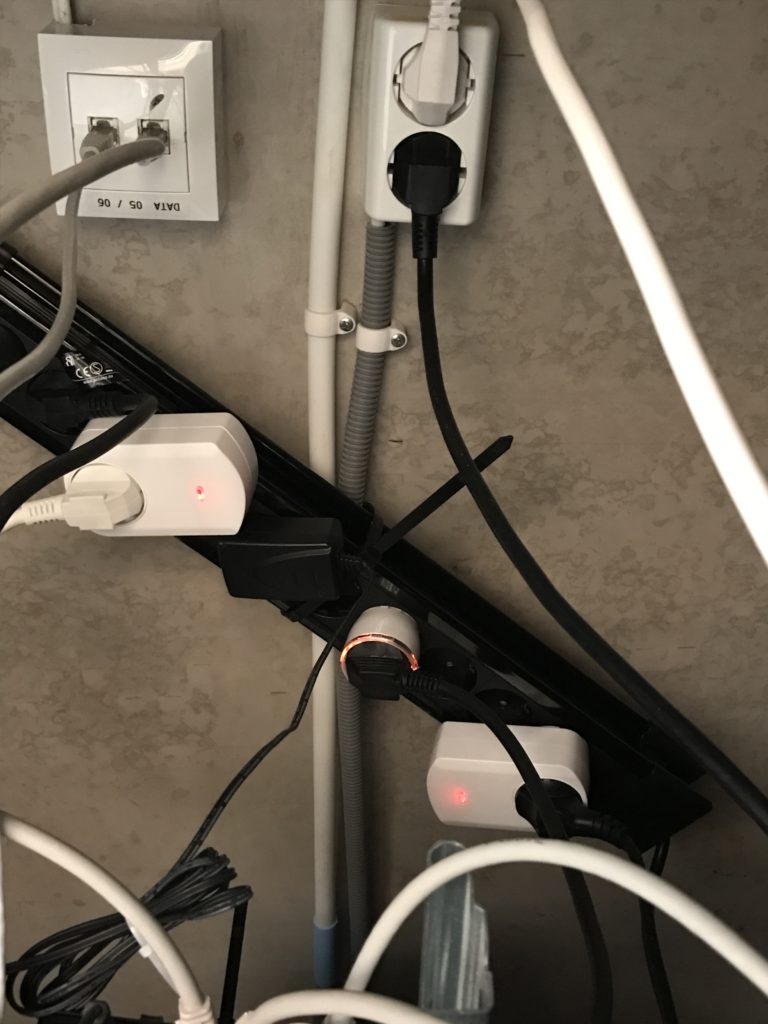

Eftersom vi har det perfekta taket för att gömma kablar och annan utrustning så tog vi ett grenuttag som vi hade liggandes och satte upp över takplattorna. Detta gjorde det enkelt att bara plugga in våra två PAN11 switchar och ställa oss vid datorn igen.
Inkluderingen är väldigt smidig. Starta inkluderingsläget på ZNeten och sedan klicka tre gånger på den röda knappen på pluggarna. Trippel-klicket gör att dioderna börjar blinka och om inkluderingen blir initierad så slutar dem att blinka. Du kan klicka en gång extra för att starta lamporna manuellt medan du ändå står vi dem.
Nu har vi alla våra enheter inkopplade mot vårt Telldus konto. Och vi är redo för nästa steg.. Att skapa händelsen!
Skapa händelsen
Nu börjar det roliga. Vårt mål är att sensorerna ska tända lamporna och att lamporna ska stängas av om våra rörelsesensorer inte registrerat någon rörelse efter en halvtimma
Del 1 - Konfigurera sensorer
Vi börjar med att konfigurera våra multisensorer genom att klicka på enhetens namn under "Enheter". Klicka på knappen "Redigera enhet", gå till "Konfigurera" i menyn till vänster, klicka på "Avancerade inställningar". Då ser vi parameter 3 som är "Timeout of the motion sensor". Det den här parametern gör är att bestämma hur länge multisensorn ska vara aktiverad (PÅ) efter att den registrerat en rörelse.
Eftersom vi ska ha igång lamporna i 30 minuter så sätter vi värdet till 1800. Slidern är också lite krånglig eftersom det är väldiga hopp på värden. Men det man gör är att dra upp slidern till 1822 och sedan kan man använda piltangenterna för att sköta finliret.
- Notera att värdet som anges räknas i sekunder, även om det står minutes.
Det här får vi göra på alla våra sensorer som vi vill använda till våra lampor.
Del 2 - Skapa händelser
Starta lamporna
Vi börjar med att skapa en händelse som startar våra lampor. Under triggers så använder vi oss av våra tre Multisensorer och de ska trigga på "ON" som skapar funktionen "När Sensor 1 & 2 & 3 sätts på" så gör den åtgärden "Sätt på belysning 1 & 2 & 3". Så enkelt var det satt skapa denna händelse. Om man vill så kan man testa händelsen genom att ändra parameter 3 som vi gick igenom tidigare till ett mindre värde, stänga av pluggar/insatsbrytare och sedan röra handen över sensorn. Då ska lamporna tändas igen.
Stänga av lamporna
Samma här, skapa en händelse igen. Under triggers så använder vi oss av sensorerna igen men den här gången så sätter vi dem som "OFF". Eftersom vi har tre olika sensorer som ska styra belysningen så är det schysst att även sätta upp "Villkor" som gör att alla sensorer måste ha stängts av för att belysningen ska släckas. Samma som på triggers så väljer vi sensorerna, status är "OFF" och sen går vi vidare till åtgärder. Där väljer vi lamporna som tidigare händelse med som åtgärd "OFF".
Summering
För att summera detta projekt så är det en väldigt enkelt och en novis klarar av detta utan bekymmer. Det går väldigt snabbt att bygga upp själva funktionen. Monteringen varierar ju såklart men räkna på ungefär en timma så bör du vara färdig med ditt egna projekt.
Den här typen av funktion är väldigt smidig och går att använda till t.ex. badrum eller liknande för att kunna ha lite lyxkänsla med att slippa röra strömbrytaren.
Ett tips om man har massor av olika strömbrytare till diverse lampor så rekommenderar jag att ni skapar en association vilket gör att noderna pratar direkt med varann istället för att händelsen ska sköta alla enheter separat.
Att skapa en association mellan enheter är väldigt enkelt. Gå in under Enheter i Telldus Live, klicka på enheten som du vill ska vara "Master" för nodernas nätverk. Klicka på Redigera enhet > Associationer > och sedan under Grupp 2 klickar du på "Redigera enhets'associationer" och det sista är att markera de enheterna du vill ska lira tillsammans med din Master.
