Montera crimpkontakt på LMR195 antennkabel
- Publicerat: 2015-05-28
- Kategori:
- ▸ Wiki
- ▸ Mobilt Bredband
- ▸ Monteringsanvisningar
- ▸ Allmän information
Relaterade produkter
Vi får ofta frågan från kunder som köper antennkabel på lösmeter, kontakter och klämverktyg - hur gör man för att få ihop det hela?
Så vi gjorde en enkel guide för dig som ska montera kontakter på lösa kabelstumpar. Har du inte klämverktygen går det att klämma med något annat verktyg också, men det är viktigt att det "klämmer åt" ordentligt runtom, så att skärmen i kabeln får ordentlig kontakt med kontakten. Bästa resultat kan endast uppnås med klämverktygen.

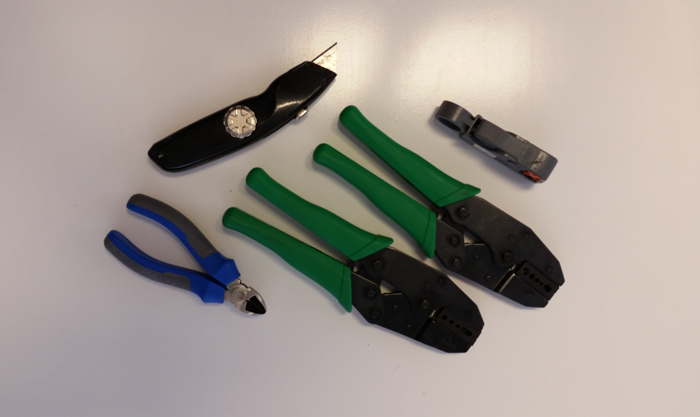

Dessa verktyg har vi att arbeta med i denna guide.
1x Avbitare - för att klippa kabeln
1x eller 2x klämverktyg - en som kan klämma .039 (klämmer mittstiftet på LMR195 innerledare) och en för .213 (klämmer kontakten på LMR195 kabeln)
1x Kabelskärare eller bara använda dig av en kniv/mattkniv

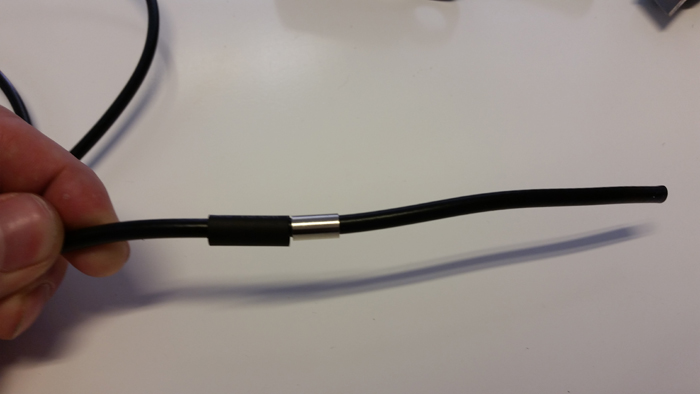

Börja med att trä på krympslangen och klämringen på kabeln.

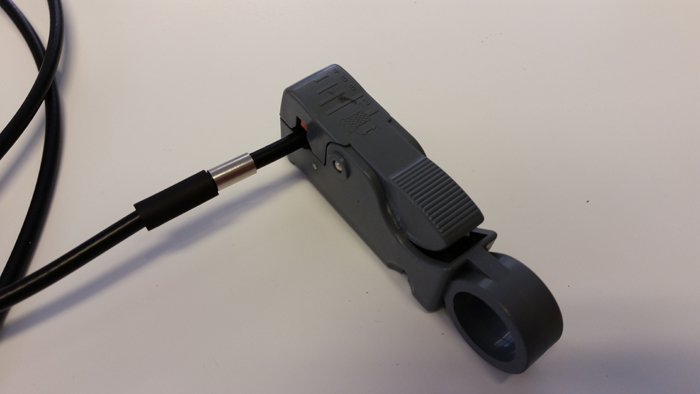

Skär yttersta höljet, ca 12mm in på kabeln. Skär lagom djupt så att inte för många kardeler ur skärmstrumpan går av.

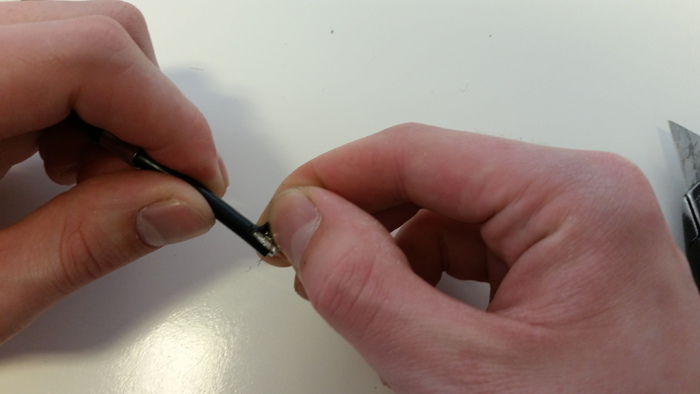

Skär ett snitt i den yttersta delen av höljet så att den kan tas bort.

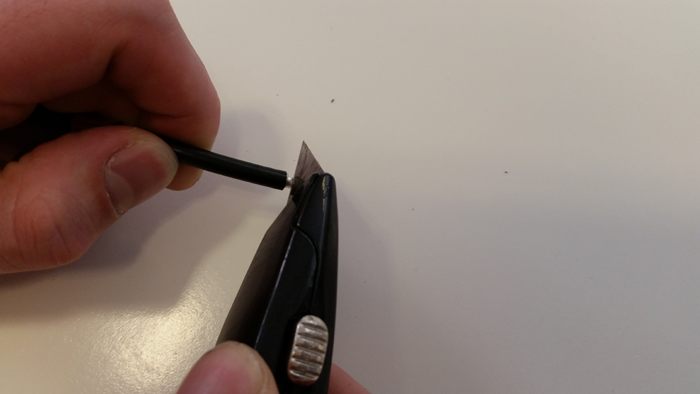

Skär små snitt i innerledarens isolering runt om och peta bort den lilla snutten i änden.

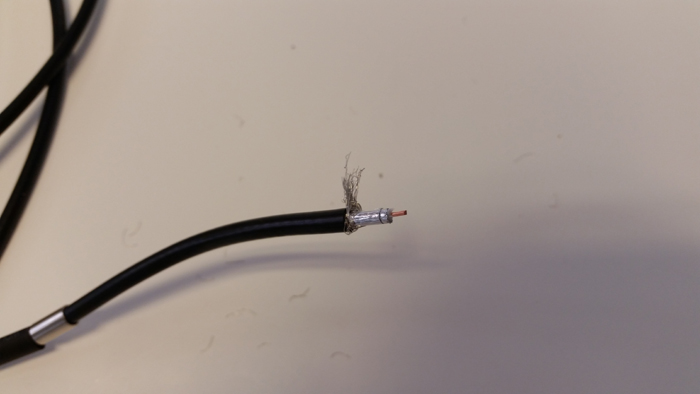

Klart för montering av han eller hon-kontakt!

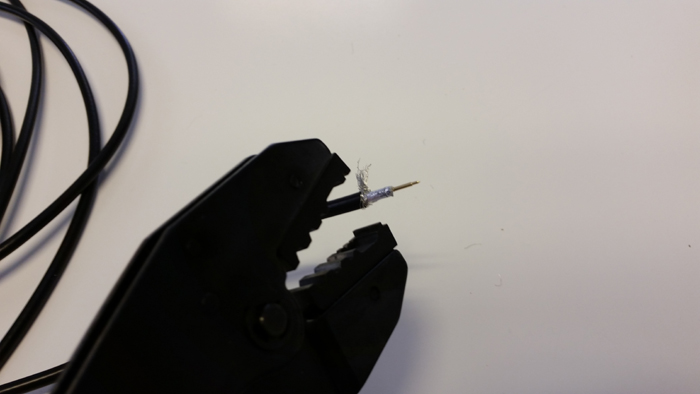

Trä på stiftet och kläm fast det (storlek .039)
Trä på kontakthuset, se till att den lilla klacken på stiften kommer i höjd med den vita plastisoleringen.
Vid hon-kontakt se till att honans hylsa kommer ända fram i den vita plastisoleringen.
Klipp av lite (ca 5mm) av skärmstrumpans längd, annars blir den för lång.

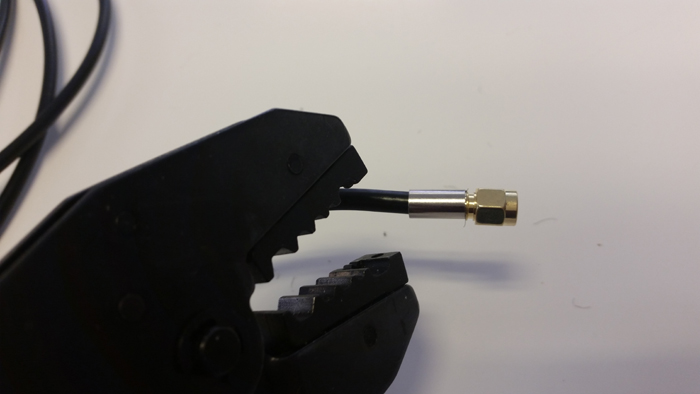

Trä på hylsan, och kläm (storlek .213)
Trä över 25mm lång krympslang och värm den med värmepistolen. Värm inte för mycket, då kan kontakten ta skada. Lagom är bäst - och på lagom avstånd.
Klart!
