Milesight UF51 5G CPE

Artikelnummer: UF51-501EU
Utgått ur sortimentet

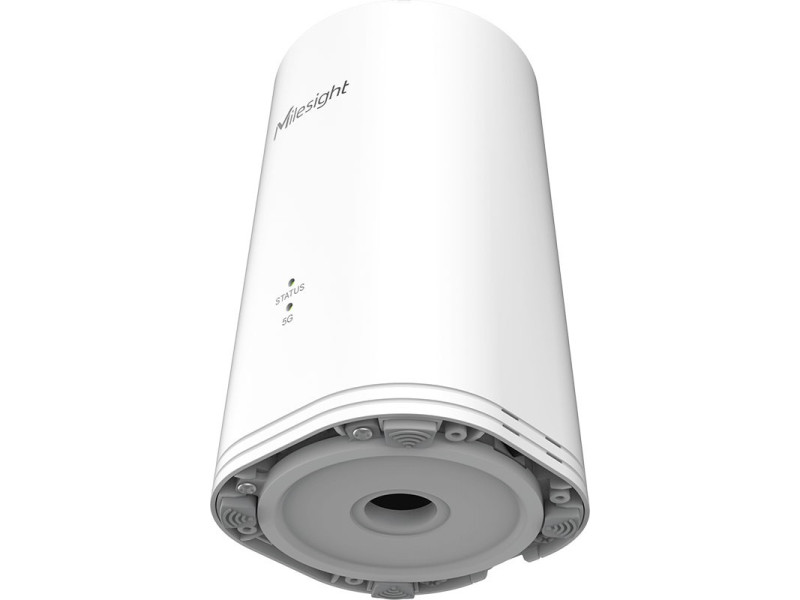

Milesight UF51 är en industriell 5G router i ett vattentätt (IP67-klassat) och mycket stryktåligt och UV-skyddat Polykarbonatskal med vattentäta kabelgenomföringar. Routern är gjord för att kunna monterad utomhus och klarar temperaturer mellan -40 till +70 grader.

Även om man inte har 5G täckning på platsen idag så har UF51 en av de snabbaste 4G modulerna som går att få tag på med upp till 4-dubbel prestanda i uplink jämfört med vanlig LTE CAT4/6 router och upp till Gigabitprestanda i downlink på 4G.

På 5G kan radiomodulen maximalt ge 2,5 Gbit/s i downlink och 900 Mbit/s i Uplink. OBS! Teoretiska värden om man har är ensam på basstationen och under optimala förhållanden.

Precis som alla industriella routrar har den hård- och mjukvaruwatchdogs för att alltid hålla routern och anslutningen uppe under alla förhållanden.

Framtagen för kameraövervakning men användningsområdet är oändligt
UF51 är ursprungligen framtagen för kameraövervakning där man placerar 5G routern i närheten av kamerorna utomhus. Den snabba 5G förbindelsen gör att man alltid kan maximera upplösning och bilder per sekund från flera kameror samtidigt utan att få problem med uplink-kapacitet. Kabel eller WIFI mot kamerorna. Digital In och out-port för anslutning mot larm-kontakterna i kameran.

Men routern har ett mycket brett användningsområde och passar allt från lokala internetaccespunkter utomhus (busshållplatser/camping/marinor) till kontor, butiker m.m. Alla som behöver en mycket driftsäker internetansluning.

Industri eller Business
UF51 är designad för industriell miljö med hårda krav på driftsäkerhet men passar utmärk även som en router för ett företag som vill ha en driftsäkrare 5G router än vad vanliga konsumentprodukter kan erbjuda. Möjligheten till Transparent Mode passar företag med egna befintliga brandväggar att använda denna som primär/sekundär intenetanslutning.

Brandvägg / Transparent Mode
Routern är komplett med en avancerad brandvägg. Men den går också att sätta i Transparent Mode om man vill ha den utanför en annan brandvägg.

Inomhus eller utomhus
UF51 kan placeras inomhus eller utomhus efter behov. Utomhusplaceringen är mycket användbar i sammanhang där man har dålig 4G/5G täckning inomhus och där man har långa avstånd till yttervägg/tak så att men hellre vill dra Ethernet-kabel än antennkabel. Just in sammanhanget med att man redan har en brandvägg på kontoret och låter UF51 köra i transparent läge.

2 x Gigabit Ethernet
UF51 har två Ethernet-kontakter som kan användas som 2 x LAN eller LAN + WAN. En av portarna kan användas för att strömmata routern via PoE (om man inte vill strömmata via vanliga 9-48V DC)

WIFI 5 / 802.11ac
Routern har en snabb Dual band WIFI 5 / 802.11ac. Den klarar även WIFI as WAN.

VPN
UF51 har stöd för fler olika VPN-tekniker såsom IPSec, OpenVPN (Server eller Client), PPTP (Client), L2TP, GRE och DMVPN

Fail over / Redunsdans
UF51 har ju en snabb 5G radio men kan också kopplas till en annan internetanslutning via Ethernet. Dessutom kan (en eller båda) WIFI-modulerna användas för att ansluta routern till en annan WIFI accesspunkt. Routern kan prioritera billigaste/bästa anslutningen och skicka trafik efter behov.

Montering:

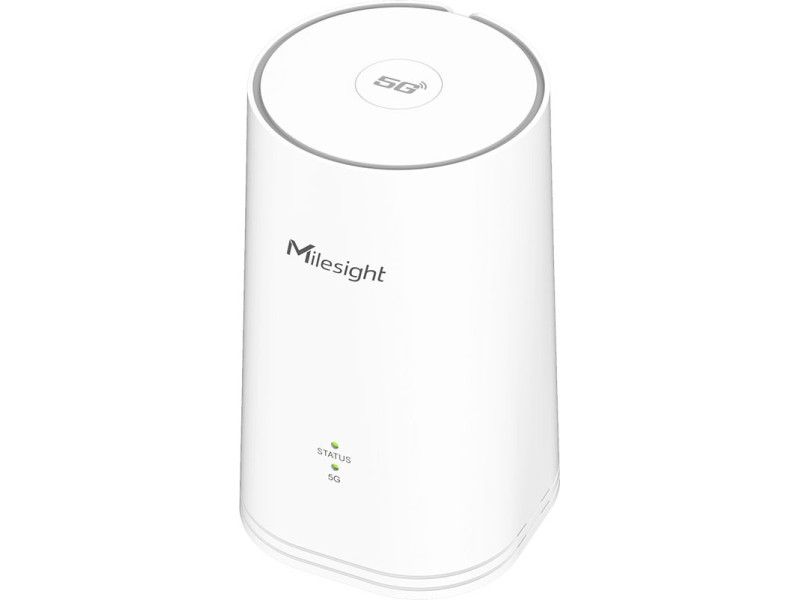

Placerad på ett bord med gummifötter (inomhus)

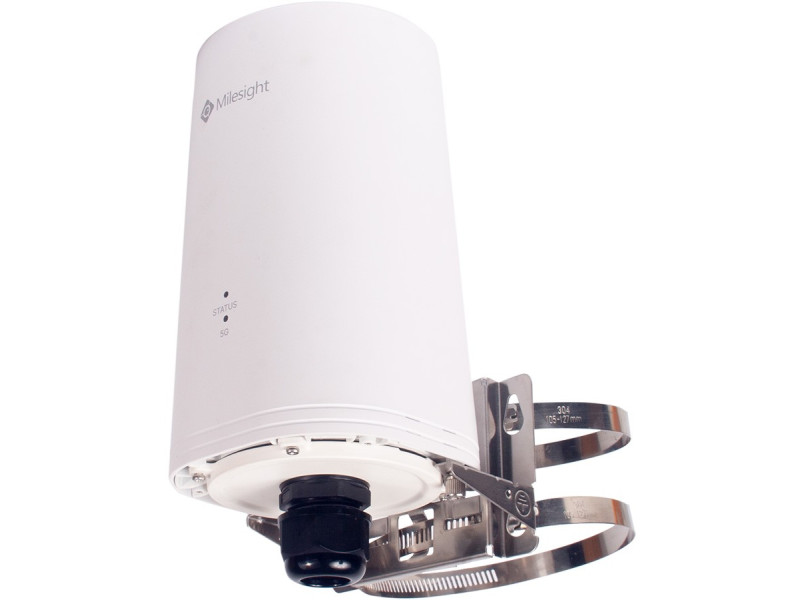

Maströrsmontering (rörklammer i rostfritt stål)

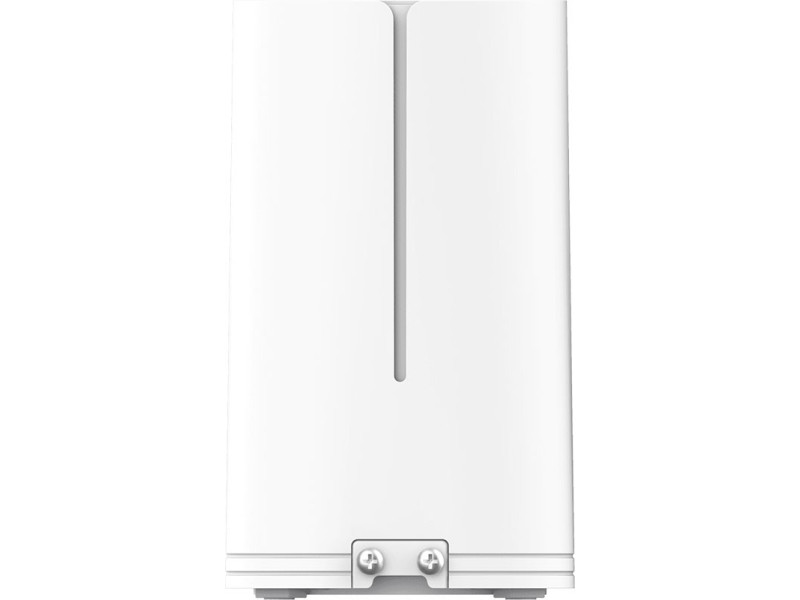

Väggmontering (väggfäste i rostfritt stål)

Inbyggt stöd för Python-applikationer
Ni kan bygga egna Python applikationer och köra direkt i routern vilket gör att man i många fall kan kan ersätta en lokal dator på platsen för enklare processing. En 716 MHz Qualcom Quad Core ARM Cortex-A7 processor med 8 GB Flash och 512MB RAM gör att det finns bra kapacitet för Python applikationer.

Övriga anslutningar
UF51 är som sagt skapad för industriella applikationer och därför har dem möjlighet att ansluta RS232/RS485 samt en digital IN-port och en digital OUT. RS232/RS485 kan kopplas som serieports-server eller Client. Eller Modbus Slave/Master eller Modbus gateway.

IN-porten kan bl.a. användas för att trigga larm vi SMS, SNMP eller email.

Routing
UF51 har avancerat stöd för olika routing-protokoll såsom RIP, OSPF, Routing-filtrering samt möjlighet till statiska routingtabeller.. Samt stör för VRRP för de som vill ha en komplett hårdvaruredundant Fail over lösning.

Eventrapportering
Routern har inbyggd rapportmotor som kan skicka E-mail, SMS och/eller SNMP Traps när något händer. Du kan själv välja vilken typ av event som skall trigga vilken åtgärd.

Managering
Milesight Device Management finns som tillbehör (egen server, Linux-baserad). Gratis för upp till 25 devicer.

Cloud VPN
Milesight VPN (DMVPN server) finns som tillbehör för de som vill ha en central VPN koncentrator (egen server, Linux/Ubuntu-baserad). Gratis för upp till 25 devicer.

Produktblad

Användarmanual

Quick Start Guide

Frekvensband		5G NR NSA band n1/n3/n5/n7/n8/n20/n28/n38/n40/n41
		5G NR SA band n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/ n77/n78/n79
		4G LTE FDD band B1/B3/B5/B7/B8/B18/B19/B20/B26/B28/ B32
		4G LTE TDD band B34/B38/B39/B40/B41/B42/B43
		3G WCDMA band B1/B3/B5/B6/B8/B19
Brandvägg		Ja, NAT-mode eller helt transparent mode.
Hastighet		5G (NR) - Mottagning: 2,5 Gbit/s, Sändning: 900 Mbit/s
		4G (LTE) - Mottagning: 1 Gbit/s, Sändning: 200 Mbit/s
WLAN		Dual radio 802.11 b/g/n/ac WiFi 5 (2,4 och 5 GHz samtidigt), 1733 Mbit/s
VPN-protokoll		IPSec, OpenVPN (Server eller Client), PPTP (Client), L2TP, GRE och DMVPN
GPS		GNSS GPS, GLONASS, BeiDou, Galileo
Anslutningar		2 st RJ45 (1Gbit/s) kopplas som 2 x LAN eller LAN + WAN
		1 st RS232/RS485 seriell
		1 st Digital IN och 1 st Digital OUT
Arbetstemperatur		-40°C till +70°C
Strömförsörjning		7-48 VDC
		PoE (PoE Injector medföljer)
SIM-kort		Standard
Levereras med		PoE Injector, kort Ethernet-kabel (inomhus), vägg/mast montering.
Storlek		Utomhus (med vattentät genomföring): 218 x 110 x 105mm
		Inomhus (med fötter): 187 x 110 x 105mm

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.
