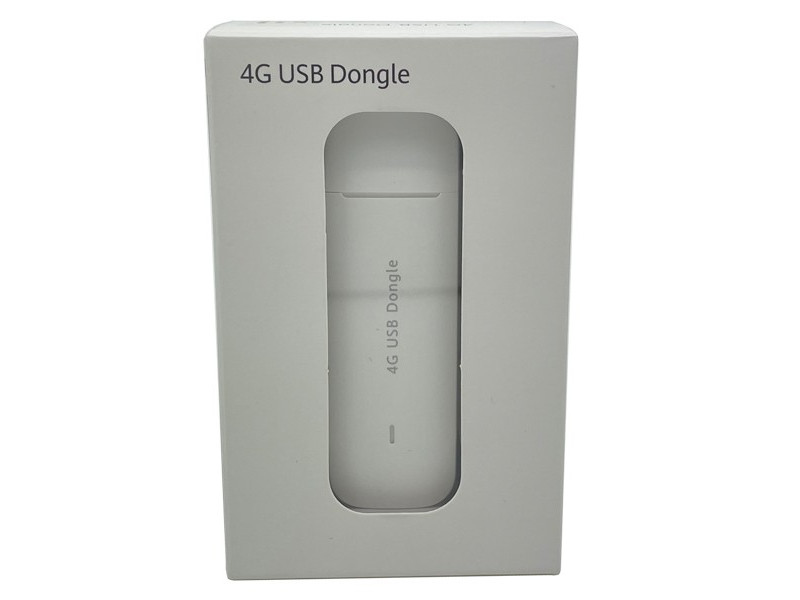

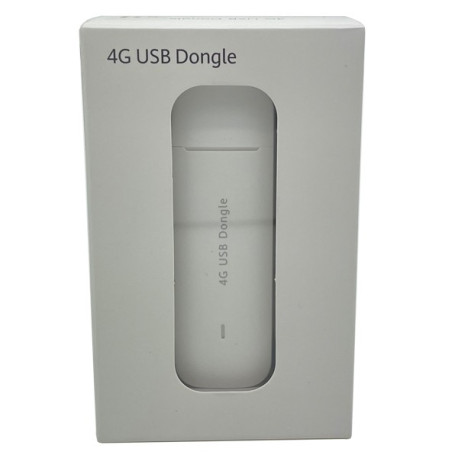

Huawei E3372-325 WINGLE 4G LTE USB-modem olåst, vit

Artikelnummer: E3372-325
Utgått ur sortimentet

Anvisning

E3372-325 LTE Dongle as a high speed network access terminal product. It is a multi-mode wireless terminal for SOHO (Small Office and Home Office) and business professionals, in order to meet the requirement from different operators.

The E3372-325 supports the following frequency bands:

LTE: B1/B3/B7/B8/B20/B28/B38/B40
HSPA+/HSPA/UMTS: B1/B8 The E3372-325 supports the following standards:
Long Term Evolution (LTE)
High-Speed Packet Access Plus (HSPA+)
High Speed Uplink Packet Access (HSUPA)
High Speed Downlink Packet Access (HSDPA)
Universal Mobile Telecommunications System (UMTS) The E3372-325 provides the following services:
LTE FDD packet data service
HSPA+ packet data service
HSDPA packet data service
HSUPA packet data service
UMTS packet data service
LTE/UMTS SMS service

You can connect the E3372-325 with the USB interface of a computer.
In the service area of the LTE/HSPA+/HSPA/UMTS network, you can surf the Internet and send/receive messages/emails cordlessly. The E3372-325 is fast, reliable, and easy to operate. Thus, mobile users can experience many new features and services with the E3372-325. These features and services will enable a large number of users to use the
E3372-325 and the average revenue per user (ARPU) of operators will increase substantially.

The E3372-325 mainly supports the following features:

LTE FDD data service of up to DL 150Mbit/s/UL 50Mbit/s
HSPA+ data service of up to 21Mbit/s (64QAM)
HSDPA data service of up to 14.4Mbit/s
HSUPA data service of up to 5.76Mbit/s
Support LTE/UMTS SMS service
Support WebUI management the device
Support PnP, Plug and Play

Item	Specifications
Technical standard	LTE/HSPA+/HSPA/UMTS
Operating frequency	LTE: B1/B3/B7/B8/B20/B28/B38/B40 HSPA+/HSPA/UMTS: B1/B8
External interfaces	One USB 2.0 (Type A) interface --------------------------------------------- One Mini-SIM card interface

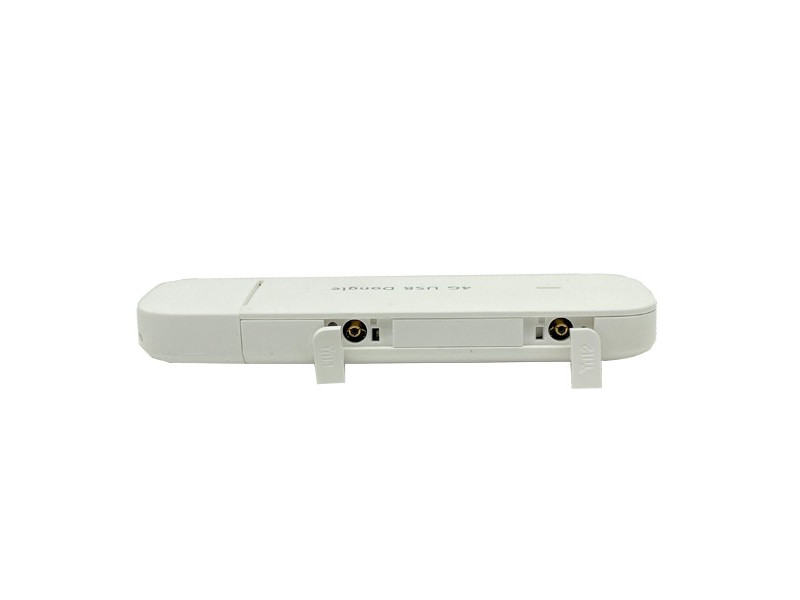

	Two CRC-9 / TS-5 External antenna interface
LED	Indicating the status of the network
Maximum transmitter power	LTE +23dBm (Power Class 3) HSPA+/HSPA/UMTS +23dBm (Power Class 3)
Static receiver sensitivity	LTE FDD: Accorded with 3GPP TS 36.101(R9) ------------------------------------------------------------------------------- HSPA+/HSPA/UMTS: Compliant with 3GPP TS 25.101(R9)
Maximum power consumption	<3.5W
Dimensions (D × W × H)	88mm x 28mm x 11.5mm
Weight	<= 35g
Temperature	Operating: –10°C to +40°C Storage: –20°C to +70°C
Humidity	5% to 95%

Item	Description
Basic specifications	WebUI Auto connect, auto reconnect Display the device information by website
PIN management	PIN unlock
SMS	Support SMS read and send
Device information display	Connection status Signal strength Operator name Network mode Roam status
System requirement	Windows 7, Windows 8, Windows 8.1, Windows 10 (Does not support Windows RT), Mac OS x 10.12,10.13, 10.14 and 10.15. Your computer’s hardware system should meet or exceed the recommended system requirements for the installed version of OS
Notes:	PIN = Personal identification number PUK = PIN unblocking key

Data Service

After the E3372-325 is connected to the PC through the USB interface, the E3372-325 will automatically connect to the network. Users can directly use the APN parameters preset on the page (or configure the APN on the E3372-325 web page) and establish a connection to access the Internet.

SMS

The E3372-325 supports message writing/sending/receiving. The E3372-325's web-based management page provide powerful SMS management functions, including Outbox, Inbox, and Drafts.

Functional Modules

1. Radio frequency module: Sends/receives radio signals and modulates/demodulates radio signals and baseband signals.

2. Baseband signal processing module: Processes LTE/HSPA+/HSPA/UMTS baseband signals, including:

Modulating/demodulating LTE/HSPA+/HSPA/UMTS baseband signals
Encoding/decoding LTE/HSPA+/HSPA/UMTS channels

3. Platform Service Subsystem: It initializes programs, diagnoses the running of the system, downloads data and serves as a watchdog.

4. Bottom layer driver: Drives peripherals, including USB devices, LED and USIM/SIM.

5. Protocol stack system: Processes protocols of LTE/HSPA+/HSPA/UMTS.

6. Application system: Send the laptop's commands to the underlying protocol for processing and return values to the laptop. Existing applications include: call management, SMS management, PS/CS domain service management.

7. User interface: Provides an interface for connecting peripheral devices. Interfaces are used for LED indicators and USIM/SIM.

8. Web Server: Provides server programs for Web client programs.

9. Web client application: The configuration management of the E3372-325 and related services are realized through the WebUI.

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G
