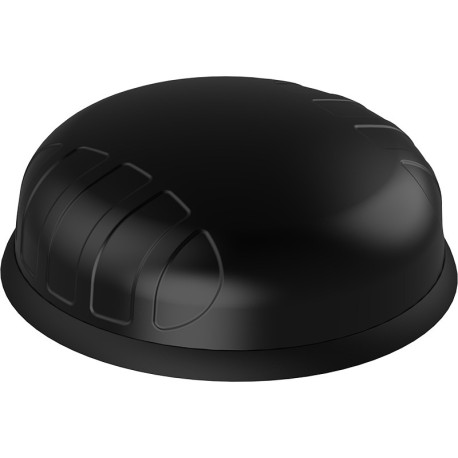

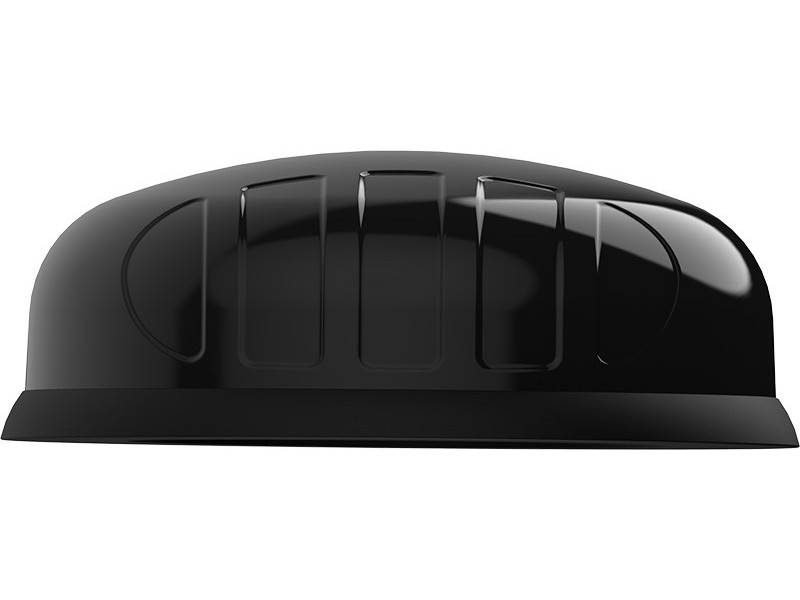

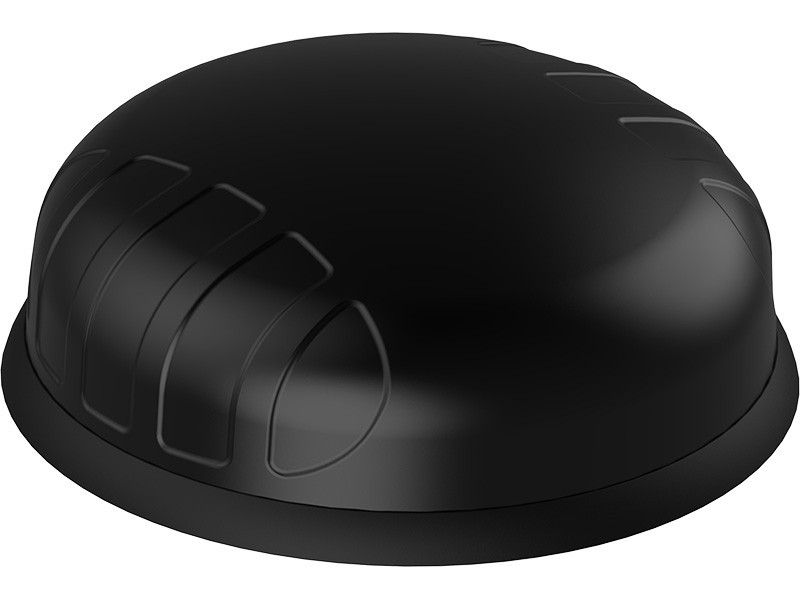

Poynting PUCK-4 v2 Rundstrålande 5G LTE MIMO GPS

Artikelnummer: A-PUCK-0004-V2-01
Leveranstid: Levereras inom 24-72h

1 299 kr

Uppdaterade Poynting PUCK v2 är en liten profilantenn för användning inom flera olika områden som IoT/M2M, Smart Meter, Smart Utilities, Marin och Transport. Det här är en antenn som erbjuder en mängd olika alternativ för MIMO LTE, MIMO WiFi och GPS/GLONASS inom samma skal. Samtidigt som installationen är enkelt med många monteringsalternativ. Tack vara en avancerad konstruktion och robust design ger denna antenn mycket god prestanda i förhållande till storlek och pris.

Denna modell är en 3-i-1-antennen som har 2x2 MIMO LTE och GPS/GLONASS.

Cellular-antennerna (för 2G/3G/4G och 5G) täcker frekvenserna 617MHz till 6000MHz som innehåller de mest populära internationella LTE-banden. Modeller med WiFi tillhandahåller två separata dubbelbandiga element vilket ger samtidig 2,4 GHz och 5-7.2 GHz på varje antenn, Med stöd för 802.11n, 802.11ac och den nya 802.11ax med 2×2 MIMO.

Poynting PUCK är certifierad E-Mark E1, oberoende av jordplan, klassificerad till IP69K och tål temperaturer mellan -40°C och +80°C.

Antennen finns i andra varianter och erbjuder en mängd olika konfigurationer anpassade efter olika behov.

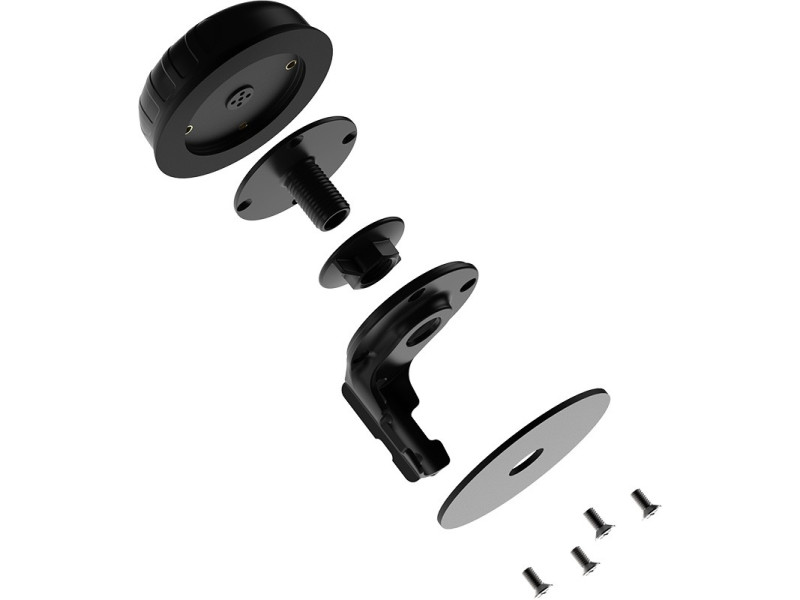

Antennen levereras med följande monteringsalternativ:

Vertikalt och horisontellt mastfäste
Fästplatta för ytmontage
Gängad genomföring
Magnetfäste
Väggfäste

Produktblad PDF (engelska)

Manual PDF (engelska)

Frekvensband	617-960 MHz
	1427-1517 MHz
	1710-2700 MHz
	3400-4200 MHz
	5000-6000 MHz
Förstärkning	Max 6,5 dBi
	0 dBi på 617-960 MHz
	1 dBi på 1427-1517 MHz
	5 dBi på 1710-2700 MHz
	4,5 dBi på 3400-4200 MHz
	6,5 dBi på 5000-6000 MHz
Frekvensband GPS	1575,42/1600 MHz
Förstärkning GPS	Max 20±3 dBi
GPS-standard	GPS/Glonass
Anslutningar	Cellular/Mobil 2 st SMA-hane
	GPS 1 st SMA-hane
Kabellängd	2 meter
Jordplan	Inbyggt
Vindtålighet	<220 km/h
IP-klassning	IP69K
Temperatur	-40°C till +80°C
Storlek	99 x 36 mm
Vikt	426 gram
Fäste	Genomföring, diameter 20 mm, längd 80 mm
	Vertikalt och horisontellt mastfäste
	Fästplatta för ytmontage
	Magnetfäste
	Väggfäste
Certifieringar	CE, EN, CSA, RoHS och IEC standard, E-mark

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G
