Poynting Riktantenn 5G LTE 4x4 MIMO 11 dBi ePoynt V2

Artikelnummer: A-EPNT-0002-V2-01
Leveranstid: Levereras inom 24-72h

Poynting introducerar en ny serie, ePoynt. ePoynt-antennerna är designade för att också husera en router och förvandlar antennhöljet till en Customer Premises Equipment (CPE). Montera bara din egen kompatibla LTE/5G-router (maxstorlek 185 x 145 x 45 mm). Antennhöljet ... läs mer

Fri frakt

2 990 kr

Lägg till i önskelistan

Poynting introducerar en ny serie, ePoynt.

ePoynt-antennerna är designade för att också husera en router och förvandlar antennhöljet till en Customer Premises Equipment (CPE). Montera bara din egen kompatibla LTE/5G-router (maxstorlek 185 x 145 x 45 mm).

Antennhöljet ePoynt-2 (EPNT-2) använder vår världsberömda teknik för artificiell magnetisk ledare (AMC) från vår XPOL-2-5G-antenn. Den tillhandahåller en korspolariserad bredbandig riktantenn med hög förstärkning från 698-960 MHz till 1710-3800 MHz, vilket gör den idealisk för LTE- och 5G-implementeringar.

EPNT-2 innehåller fyra korspolariserade cellulära antenner, med två enkelriktade element som erbjuder maximal förstärkning på 11 dBi och två rundstrålande element med maximal förstärkning på 5 dBi. Detta gör den idealisk för 4×4 MIMO eller dubbla 2×2 MIMO-routrar.

EPNT-2 inkluderar också två rundstrålande dual-band Wi-Fi-antenner som täcker 2,4 GHz och 5 till 6 GHz Wi-Fi-banden för 2×2 MIMO. WIFI antennerna ger en lokal accesspunkt utomhus.

Kombinationen av vår riktade XPOL-2-5G-antenn med en router i världsklass ger exceptionell prestanda och ökad datagenomströmning. Kapslingen är designad för att motstå ogynnsamma förhållanden, vilket gör antennen väderskyddad och vattentät med en IP65-klassning.

Notera att använd router måste ha ett brett arbetstemperatur-område vid placering i svåra miljöer.

Strömmatning av router via PoE är att föredra.

Egenskaper

Kombinerad kapsling för router och med högpresterande antenn
Ny avancerad metamaterialteknologi
Exceptionell prestanda med hög förstärkning över de viktigaste 4G/5G-banden
Inbyggd 2×2 MIMO dual-band 2,4 GHz och 5 GHz Wi-Fi-antenn
Korspolariserade antenner för förbättrad prestanda
Väder-, damm- och vandalbeständig kapsling (IP 65)

Användningsområden

Utomhusantenn för fast trådlös åtkomst (FWA)
LTE-internetanslutning för konsumenter
Industriell och kommersiell LTE-utbyggnad
Förbättring av hushållens mottagning i städer och på landsbygden
LTE-datadistribution på jordbruk

Cell 1-kontakterna (Cell 1 Main och Div) går till riktantennen. Cell 2-kontakterna (Cell 2 Main och Div) går till rundstrålande antennerna. Använd adapterkabel RG174-30-RASMAM för anslutning mellan router och 4G/5G antennerna (2 st för en 4G router och 4 st för en 5G router). Använd 2st adapterkabel RG174-30-RPSMAM-RASMAM för att ansluta en routers WIFI till de inbyggda WIFI-antennerna i ePoynt.

Produktblad PDF (engelsk)

Läs mer om hur du riktar in antennen

Läs mer om 4G/LTE band och frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät

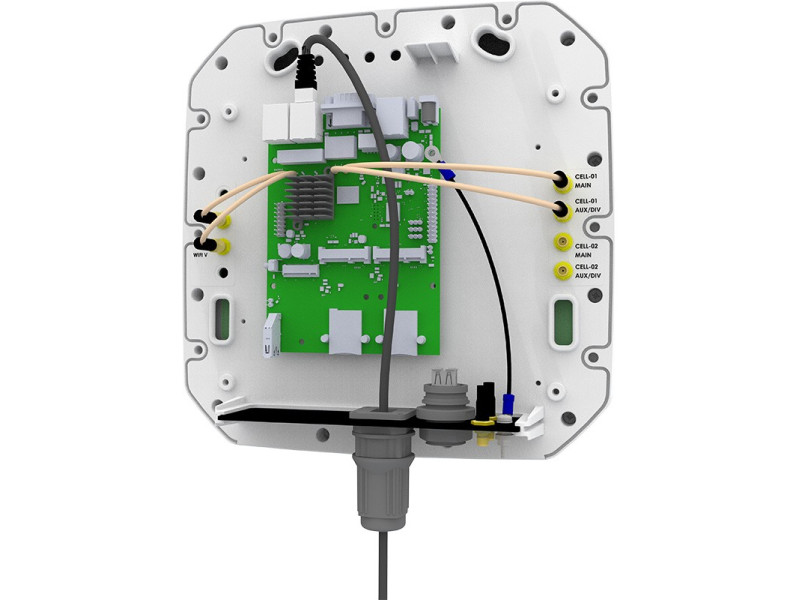

Elektroniken i lådan medföljer ej, finns på bild för illustration.

Frekvensband	698-960 MHz
	1710-2700 MHz
	3400-3800 MHz
Förstärkning	Max 11 dBi
	8,5 dBi, 698-960 MHz
	9 dBi, 1710-2700 MHz
	11 dBi, 3400-3800 MHz
Max uteffekt	20W
Impedans	50 Ohm
Polarisation	±45°
Frekvensband WiFi	2400 - 2500 MHz
	5000 – 6000 MHz
Förstärkning WiFi	3 dBi, 2400-2500 MHz
	7 dBi, 5000-6000 MHz
Kabelanslutning	Cell 4 st SMA-hona
	Wi-Fi 2st SMA-hona
Storlek	260 x 264 x 168 mm
Max routerstorlek	185 x 145 x 45 mm
Vikt	2 kg
Vindtålighet	<220 km/h
Temperatur	-40°C till +70°C
IP-klassning	IP65

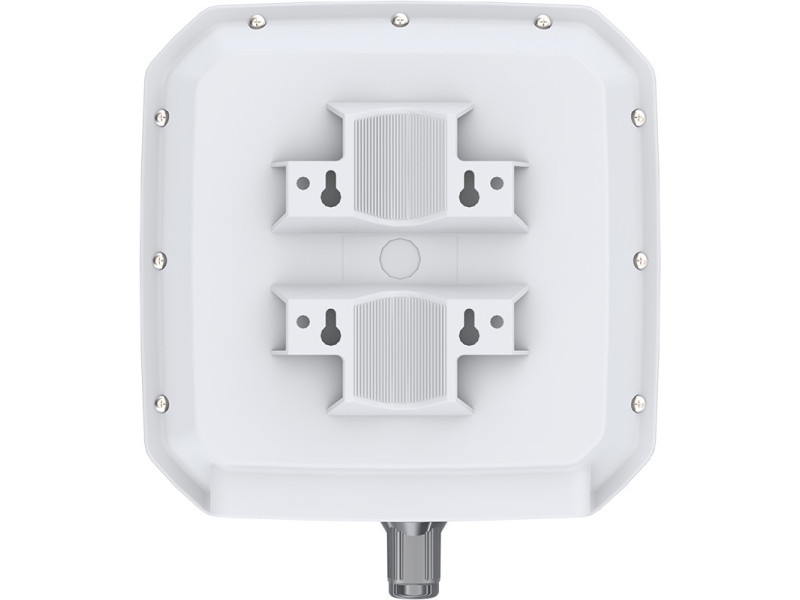

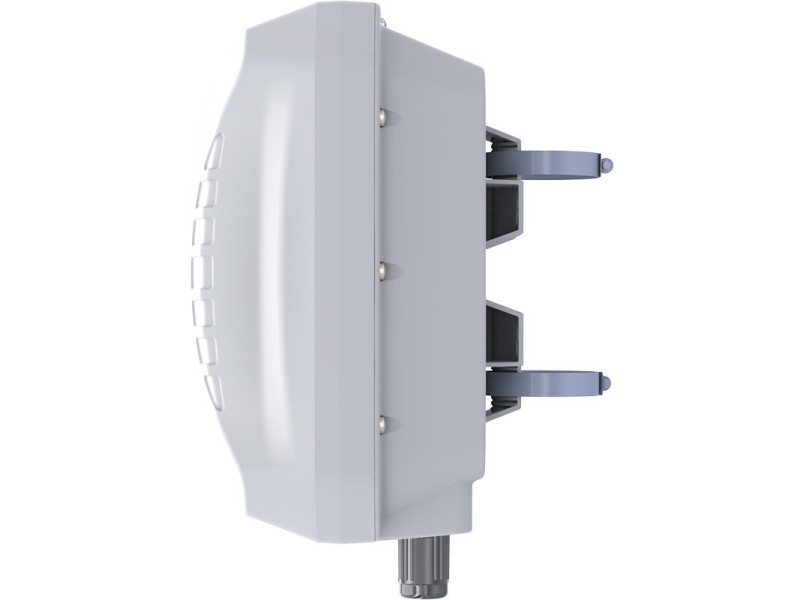

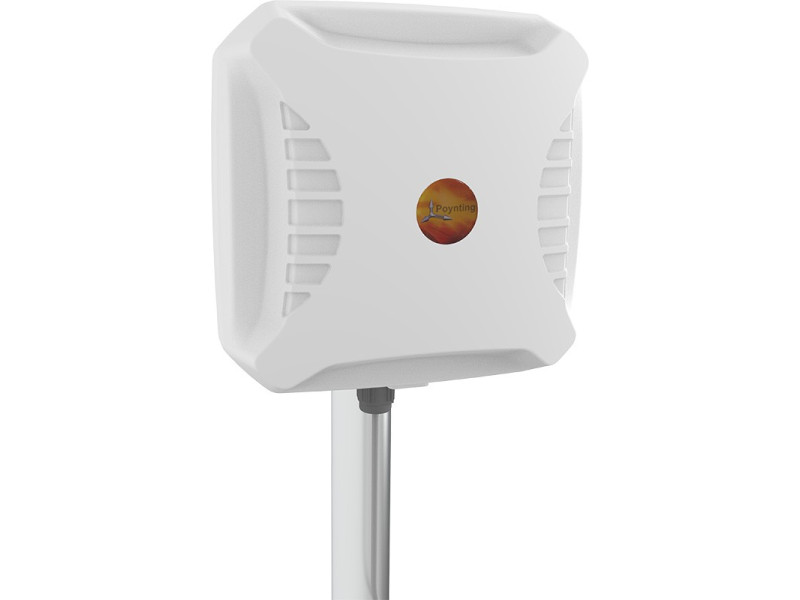

Fäste	Mastfäste. Kan även placeras på vägg (se tillbehör).

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.
