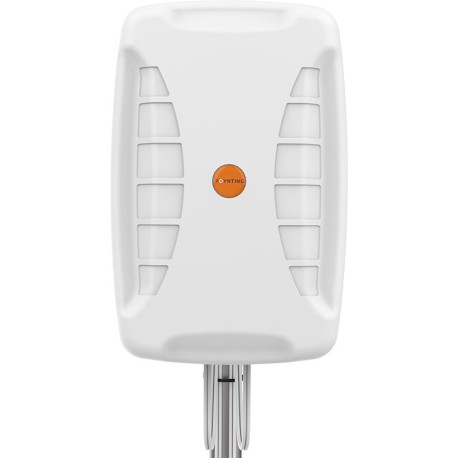

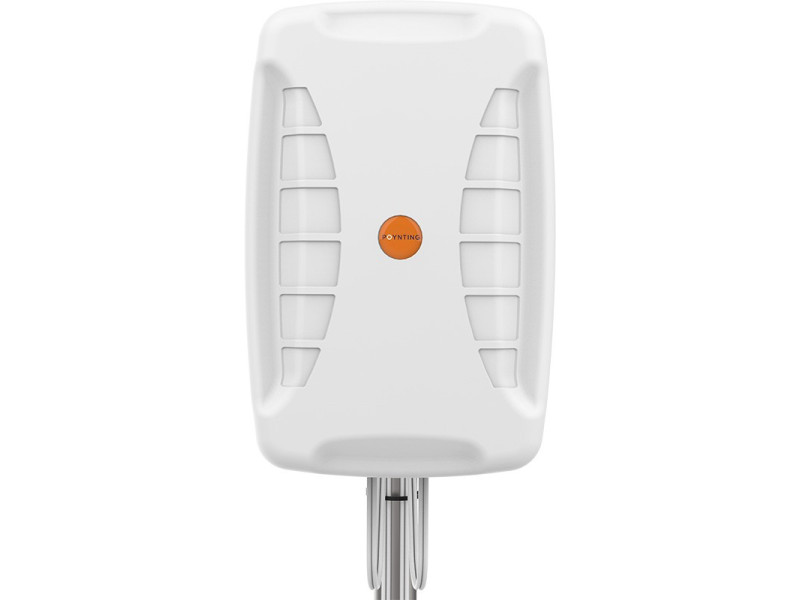

Poynting Riktantenn 4x4 MIMO 5G 11 dBi

Artikelnummer: A-XPOL-0024-V1-01
Lagersaldo: 2st - Passa på

Datablad

Poynting XPOL-24 är deras första 4x4 MIMO 5G/LTE-band riktantenn med exceptionell prestanda. Detta beror på införandet av avancerad metamaterialteknologi, med användning av en artificiell magnetisk ledare (AMC) och ny patenterad konfiguration. Vilket har visat sig ge exce... läs mer

Fri frakt

4 490 kr

Lägg till i önskelistan

Poynting XPOL-24 är deras första 4x4 MIMO 5G/LTE-band riktantenn med exceptionell prestanda.

Detta beror på införandet av avancerad metamaterialteknologi, med användning av en artificiell magnetisk ledare (AMC) och ny patenterad konfiguration. Vilket har visat sig ge exceptionella förbättringar i bandbredd och signalvinst.

Strålningsmönstren för denna antenn är exceptionellt väl kontrollerade, vilket ytterligare bidrar till antennens höga prestanda.

XPOL-24 erbjuder bredbandsfrekvenstäckning från 617 till 4200 MHz med en maximal förstärkning på 11dBi. Antennen presterar exceptionellt bra i följande frekvensband: 617-960 MHz, 1710-2170 MHz, 2300-2700 MHz och 3400-4200 MHz.

Den bredbandiga prestandan är en viktig faktor för 5G/LTE-teknik eftersom dessa är beroende av funktioner som Carrier Aggregation (CA) för att ge bästa möjliga mottagning och genomströmning över flera frekvensband samtidigt. Detta gör XPOL-24 till ett bra alternativ för nuvarande och framtida 5G/LTE-antenninstallationer.

Exceptionell högpresterande antenn för 5G/4G LTE
Ny avancerad metamaterialteknologi för hög prestanda
Bredbandig 4x4 MIMO från 617 till 4200 MHz
Fyra korspolariserade antenner i ett enda hölje
Väder-, damm- och vandaltålig kapsling med IP65-klassning

Produktblad PDF (Engelskt)

Läs mer om 4G/LTE band och alla frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät

Teknisk specifikation
Frekvensband	617-960 MHz
	1710-2700 MHz
	3400-4200 MHz
Förstärkning	Max 11 dBi
	8,5 dBi på 617-960 MHz
	8,5 dBi på 1710-2700 MHz
	11 dBi på 3400-3800 MHz
Impedans	50 Ohm

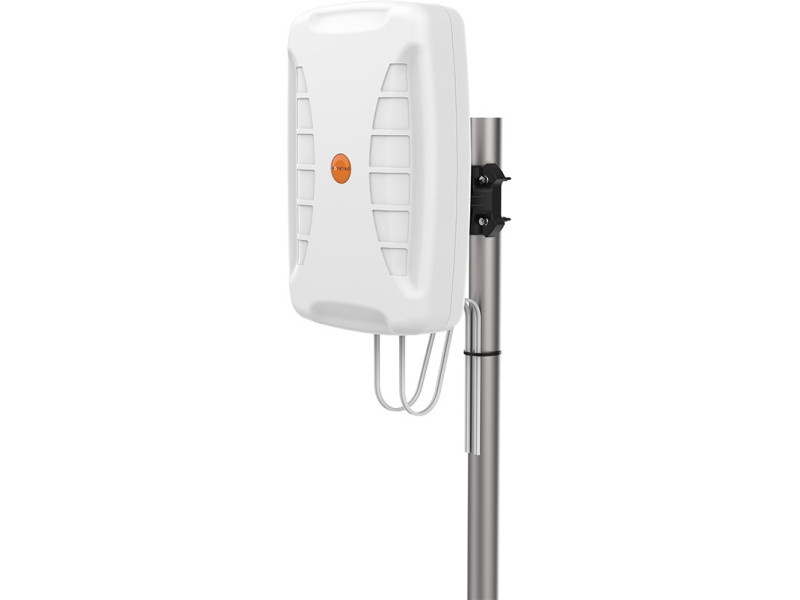

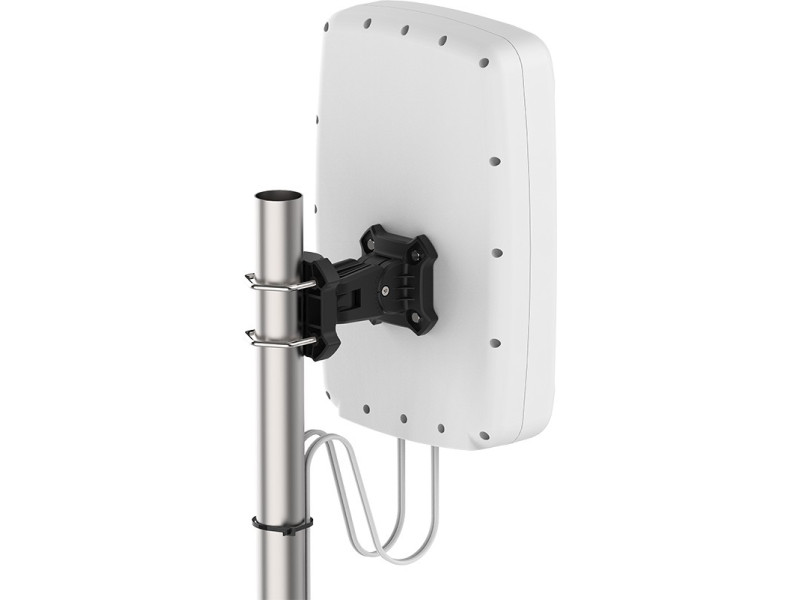

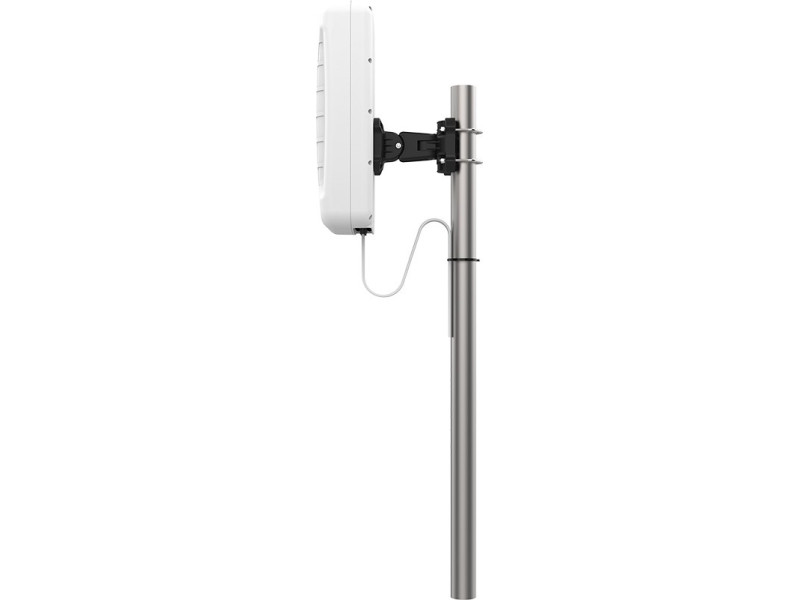

Fäste	Ledat vägg- och mastfäste
Placering	Inomhus eller utomhus
Max uteffekt	10W
Antennsladd	4 st 5 meter HDF 195 Super Low Loss
Kabelanslutning	4 st SMA-hane
Storlek	444 x 290 x 110 mm
Vikt	3165 gram
IP Klassning	IP65
Temperatur	-40 till +80 grader
Vindtålighet	160 km/h

Teknisk specifikation
Frekvensband	617-960 MHz
	1710-2700 MHz
	3400-4200 MHz
Förstärkning	Max 11 dBi
	8,5 dBi på 617-960 MHz
	8,5 dBi på 1710-2700 MHz
	11 dBi på 3400-3800 MHz
Impedans	50 Ohm
Fäste	Ledat vägg- och mastfäste
Placering	Inomhus eller utomhus
Max uteffekt	10W
Antennsladd	4 st 5 meter HDF 195 Super Low Loss
Kabelanslutning	4 st SMA-hane
Storlek	444 x 290 x 110 mm
Vikt	3165 gram
IP Klassning	IP65
Temperatur	-40 till +80 grader
Vindtålighet	160 km/h

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.
