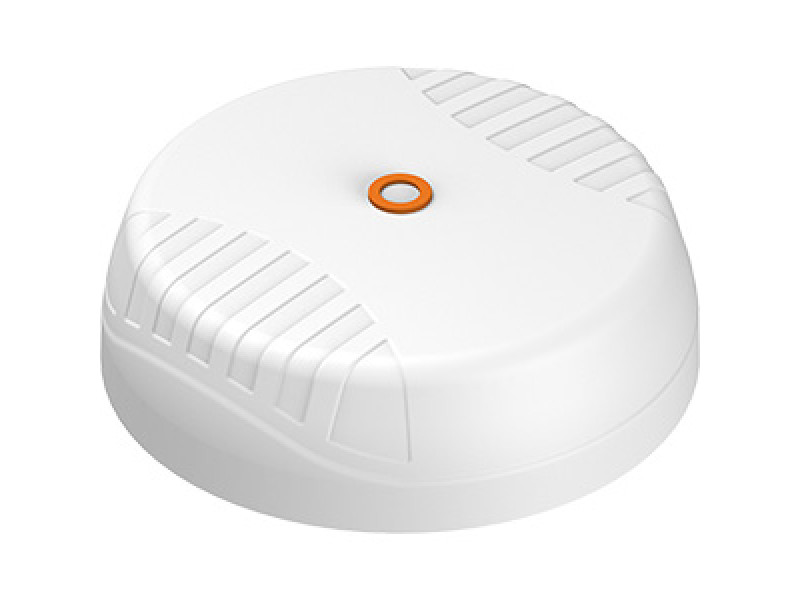

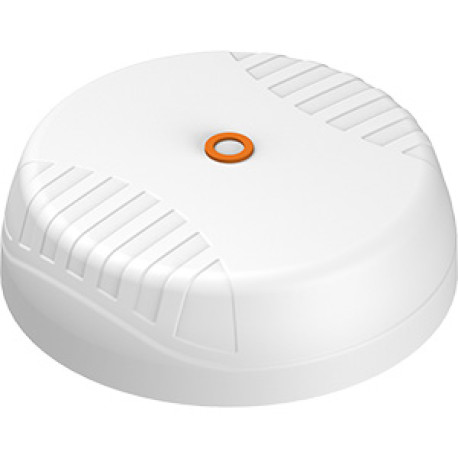

Poynting SWIRL 5G 4x4 MIMO WiFi 4x4 GPS

Artikelnummer: A-SWIRL-0004-V1-01
Leveranstid: Obekräftat

Poynting SWIRL är en 9-i-1 högpresterande multifrekvensantenn designad för marina och mobil applikationer. Den modell har stöd för fyra cellulära, fyra Wi-Fi- och ett GPS/GLONASS antennelement. De fyra cellulära MIMO-antennerna erbjuder täckning från 617 till 6000 ... läs mer

Fri frakt

5 849 kr

Lägg till i önskelistan

Poynting SWIRL är en 9-i-1 högpresterande multifrekvensantenn designad för marina och mobil applikationer.

Den modell har stöd för fyra cellulära, fyra Wi-Fi- och ett GPS/GLONASS antennelement.

De fyra cellulära MIMO-antennerna erbjuder täckning från 617 till 6000 MHz och hanterar alla aktuella band för LTE/4G- och 5G. Den prestandan gör att den kan användas till olika operatörer och är redo för framtida teknologier upp till 6 GHz för 5G och Wi-Fi-applikationer från 5 till 6 GHz. Antennen har också fyra Wi-Fi-element som ger samtidigt stöd för 2,4 GHz och 5-7,2 GHz (4×4 MIMO).

SWIRL överträffar de flesta konkurrenter på grund av hur den högpresterande antenn är designad. Strålningsmönstren för alla element ger en utmärkt balans vilket är ett viktigt kriterium för transport- och marinsektorn, vilket antennen är utvecklad för.

Primära användningsområden är kommersiella/industriella fordon, M2M och IoT-system samt marina applikationer där alla använder ett brett utbud av radioteknologier.

Dessutom kan SWIRL omvandlas till en Customer Premises Equipment-enhet (CPE) genom den specialdesignade underdelen. (Se separat artikel.)

Med en värmeavledande bas i gjuten aluminium ryms upp till 2st routrar och minimerar signalförlusten och kabeldragning.

9-i-1 högpresterande fordonsantenn
Ultrabredbandstäckning från 617 till 6000 MHz
4x4 MIMO LTE/5G, 4x4 MIMO Wi-Fi och GPS/GLONASS
Robust och väderbeständig antenn med IK08 och IP69K-klassificering
Idealisk för transport och marin implementering
Flera monteringsalternativ som tillbehör för enkel installation
CPE-anpassning för integration med routrar ger förbättrad prestanda (se separat artikel)

Produktblad PDF (Engelsk)

Manual PDF (engelsk)

Läs mer om 4G/LTE band och frekvenser

Läs mer om 5G/NR band och frekvenser

Läs mer om svenska operatörers band, frekvenser och gemensamma nät

Frekvensband	617-960 MHz
	1427-1517 MHz
	1710-2700 MHz
	3400-4200 MHz
	5000-6000 MHz
Förstärkning	4 dBi vid 617-960 MHz
	4 dBi vid 1427-1517 MHz
	6 dBi vid 1710-2700 MHz
	5.5 dBi vid 3400-4200 MHz
	4 dBi vid 5000-6000 MHz
	Max 6 dBi
Frekvensband WiFi	2400-2500 MHz
	5000–7200 MHz
Förstärkning WiFi	5 dBi vid 2400-2500 MHz
	8.5 dBi vid 5000-7200 MHz
Frekvensband GPS	1575.42-1600MHz
Förstärkning GPS	28+/-3dBi
Impedans	50 Ohm
Kabelanslutning	Cellular 4st SMA-hane
	WiFi 4st SMA-hane
	GPS 1st SMA-hane
Kabelläng	650 mm
Montering	Ø25 gängad genomföring med skumplatta för tätning.
IP Klassning	IK08, IP69K
Vindtålighet	186 km/h
Temperatur	-40°C till +80°C
Storlek	382 x 127 mm
Vikt	2830 gram
Levereras med	Fästplatta för ytmontage
Fäste	Mast och magnetfäste finns som tillbehör

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G
