Panorama Fordonsantenn MIMO 4G/3G/2G + GPS

Artikelnummer: LGMM-7-27
Utgått ur sortimentet

Produktblad ENG
Installation ENG

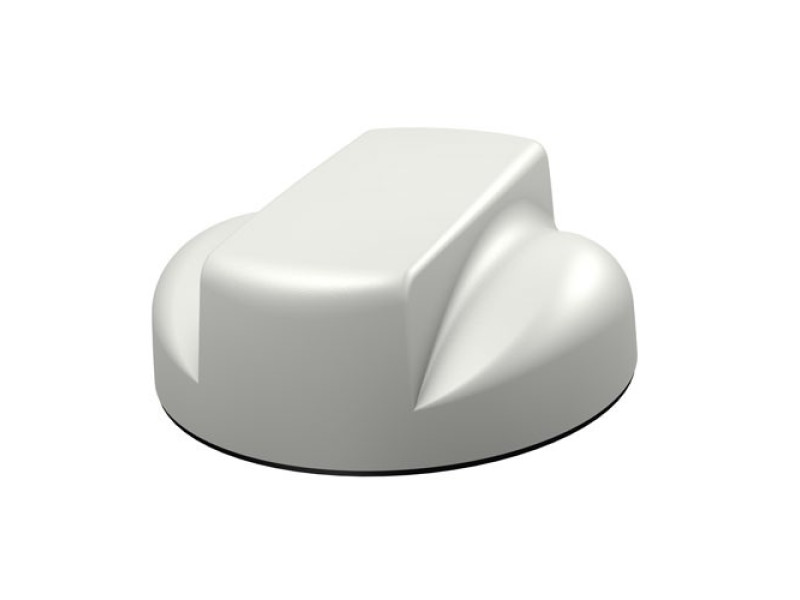

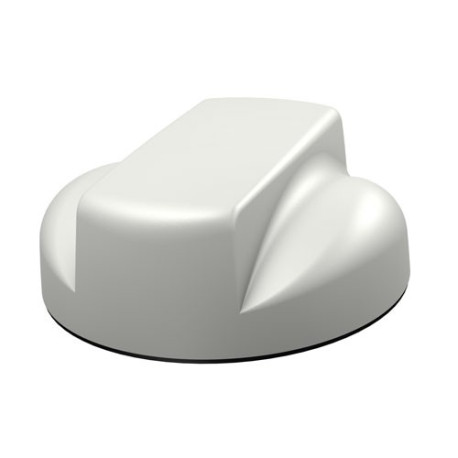

Multibands fordonsantenn i tallriksmodell.

Innehåller dubbla antenner för samtidig sändning och mottagning vid 4G LTE MiMo samt GPS-antenn. Fungerar även med diversity(3G en antenn för sändning och två för mottagning).

Antennen har inbyggt jordplan och passar därför på alla underlag.

Ultra Wideband 698 till 2700 MHz.
Förstärkning: 2.3 dBi 698-960 MHz, 5 dBi 1700-2700 MHz.
Passar alla 4G-, 3G-, GSM-frekvenser.
Anslutningar:

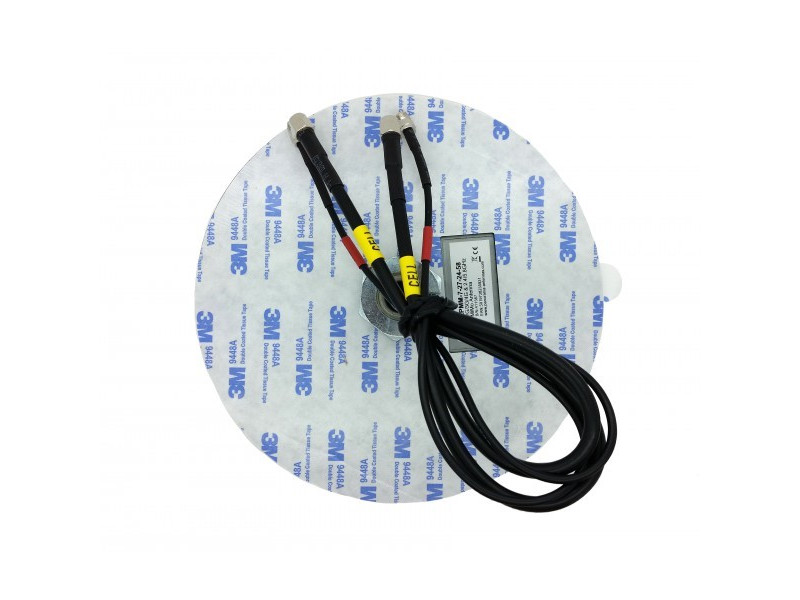

Längd 30 cm, 2st SMA-hane för mobil LTE.
Längd 30 cm, 1st FME-hona för GPS.

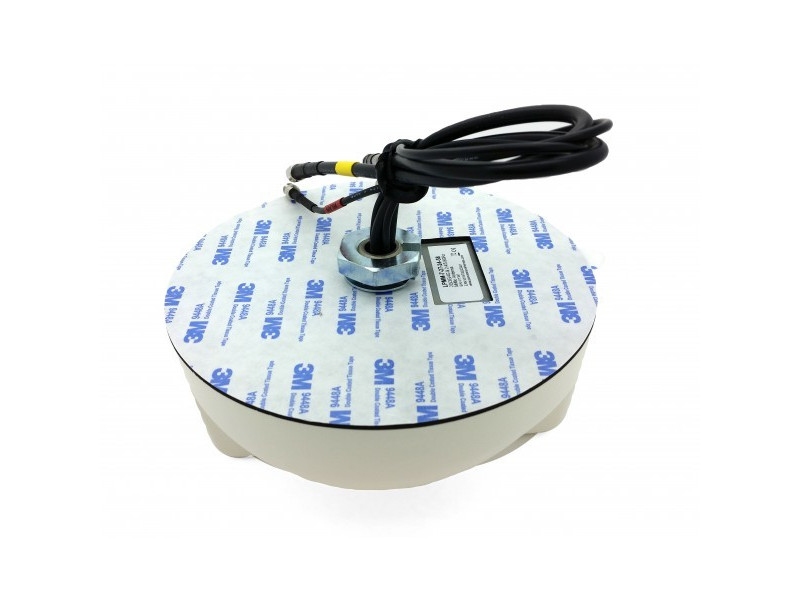

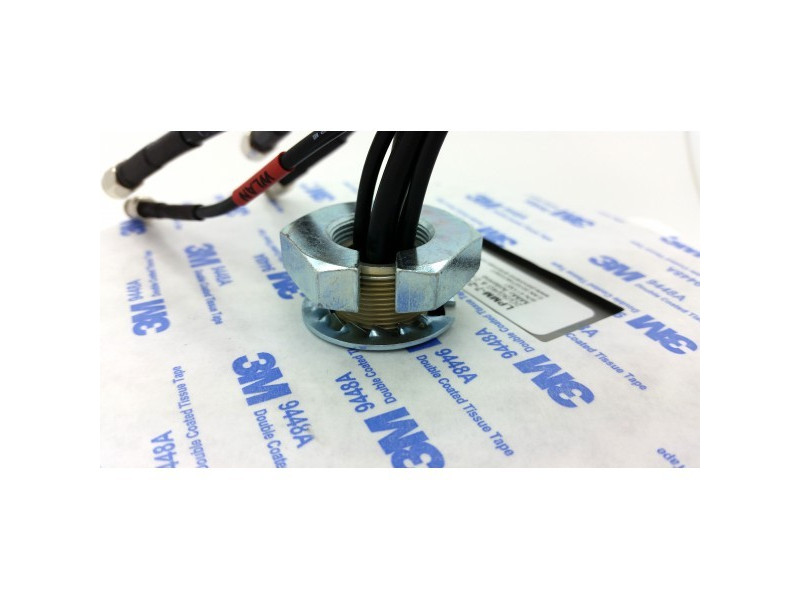

14 mm lång gängad genomföring med 19 mm diameter.
Storlek: 170 x 62 mm.

Frekvensband	698-960 MHz 1700-2700 MHz 2,3-2,7 GHz 4,9-6 GHz
Förstärkning	2.3 dBi på 698-960 MHz 5 dBi på 1700-2700 MHz
Anslutningar	2 x SMA hane (mobilt bredband) 2 x SMA hona (WiFi)
Kabellängd	30 cm
Fäste	10mm x 19 mm
Jordplan	Inbyggt
Storlek	170 x 62 mm

Frekvensband	698-960 MHz 1700-2700 MHz 2,3-2,7 GHz 4,9-6 GHz
Förstärkning	2.3 dBi på 698-960 MHz 5 dBi på 1700-2700 MHz
Anslutningar	2 x SMA hane (mobilt bredband) 2 x SMA hona (WiFi)
Kabellängd	30 cm
Fäste	10mm x 19 mm
Jordplan	Inbyggt
Storlek	170 x 62 mm

Förklaring av frekvensband

När du ska välja antenn, var uppmärksam på vilka frekvensband som antennen har stöd för. Beroende på vilken operatör och vart antennen kommer användas varierar frekvensbanden. Större städer använder sig av 2600MHz medan mindre orter använder sig av 800/900MHz med lite stödband emellan så som 1800/2100MHz.

Ett högre frekvensband ger en högre hastighet men har även kortare räckvidd. Detsamma gäller antennen, har du en basstation som sänder på 2600MHz så blir din antenn, antennkabel och placeringen av antennen viktigare än på ett lägre frekvensband. Förklaring av signalförlust går vi igenom snart. Högre frekvensband betyder även kortare räckvidd från basstation.

450MHz (täckningsband) även känt som Net1-bandet är det frekvensbandet som täcker mest yta i Sverige. Därför är Net1 kända för att kunna ha mottagning där andra operatörer inte har en chans, men med låg ned- och uppladdningshastigheter. Anledningen till varför detta band kallas för Net1 är pga. att företaget Net1 har ensamrätt på detta frekvensband.

800MHz (täckningsband) används av alla vanliga operatörer om man bortser från Net1. Det låga frekvensbandet gör så att 800MHz täcker mycket yta. Därför används bandet utanför storstäder eller mindre orter. 800MHz är det mest använda frekvensbandet runt om i Europa.

900MHz (täckningsband) är det bandet som Tele2 och Telenor inledningsvis använde som täckningsband. 900MHz är ett mer ovanligt LTE-band och i början orsakade bandet lite problem när klienterna (mobiltelefoner m.m.) inte kunde ansluta mot 900MHz. Idag så har mobiltillverkarna anpassat mobilerna för att kunna kommunicera på 900MHz.

1800MHz (kapacitetband) är det senaste frekvensbandet som lanserats. Alla operatörer använder idag detta band i storstadskärnor (bortsett från Net1).

2600MHz (kapacitetband) är ett väldigt välanvänt frekvensband runtom hela Europa. 2600MHz är det högsta frekvensbandet som används för LTE, detta innebär att bandet även har kortast räckvidd jämfört med 800/900MHz. På grund av den höga kapaciteten så används bandet i storstadsmiljöer där det krävs många basstationer för att täcka så mycket yta som möjligt och ha så hög kapacitet som möjligt.

Frekvensplan 4G
