Solid-state relä till Varvtalsregulator

Artikelnummer: SSR-25DD
Lagersaldo: 4st - Passa på

Bruksanvisning
Felsökningsguide

Ett solid-state relä för användning till styrning av bland annat hastighetsregulator mot tändspole eller magnetventil. 25A nominell drift 50A max 600V max strömspik switchar på 1ms -40 till +80 grader drifttemp inga rörliga delar totalt ljudlöst �... läs mer

299 kr

Lägg till i önskelistan

Ett solid-state relä för användning till styrning av bland annat hastighetsregulator mot tändspole eller magnetventil.

25A nominell drift
50A max
600V max strömspik
switchar på 1ms
-40 till +80 grader drifttemp
inga rörliga delar
totalt ljudlöst

Viktigt! Observera att H-regulator 03-164 ska ha en skiljd matning och ej dela strömmatning med tändspole och relä. Detta för att minimera risken för överslag. I en Volvo 7/9 serie är det optimalt att använda säkringshållare nr 12 eller 13 för detta tillsammans med en säkringstapp. Endast relät ska ta strömmatning från gamla tändspoleströmmen. Viktigt är däremot att alla komponenter har samma jordning, bra chassijord.

Vad är ett solid state relä och hur skiljer det sig mot ett elektromagnetiskt relä?
Till skillnad mot ett tradionellt "extraljusrelä", elektromagnetiskt relä med det karakteristiska "klicket" när relät drar, så har ett solid state relä total avsaknad av rörliga delar. Istället är det en MOSFET-transistor som står för separationen mellan kontrollsignal och last. Ett solid state relä är över lag betydligt mer lämpad till att styra en tändspole/magnetventil än traditonella elektromagnetiska reläer. Med detta relä behövs ingen likriktardiod på tändspolematningen.

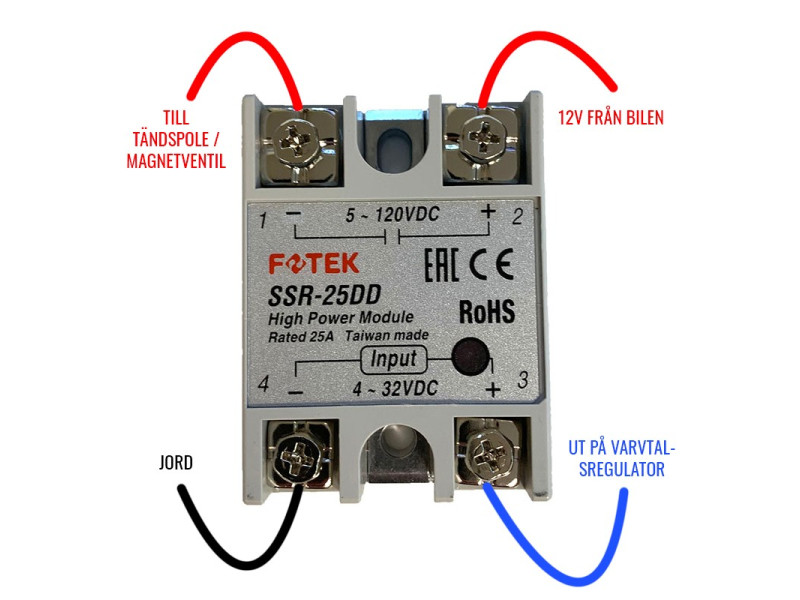

Inkoppling mot H-regulator 03-164:

Nr Funktion
1 till tändspole +12v
2 12v matning
3 UT på regulator
4 jord

Bör monteras i botten av inbyggnadslåda av metall, med värmeledande tejp eller värmeledande lim.

Storlek: 6,2 x 4,5 x 2,3 cm
