Färdigt H-REG kit till Volvo 740/940 med Bosch tändsystem
Färdigt H-REG kit till Volvo 740/940 med Bosch tändsystem
Artikelnummer: VOLVO-KITT-740-940-BOSCH-TÄNDSYSTEM
Utgått ur sortimentet
Utgått ur sortimentet

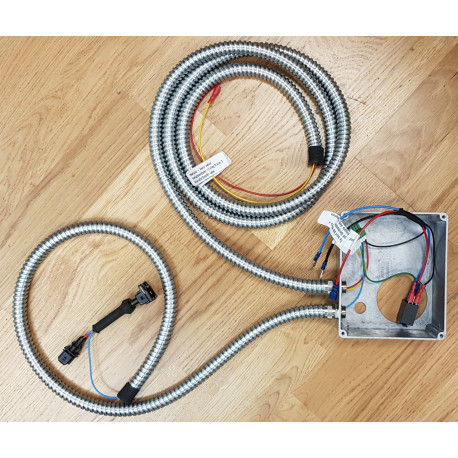

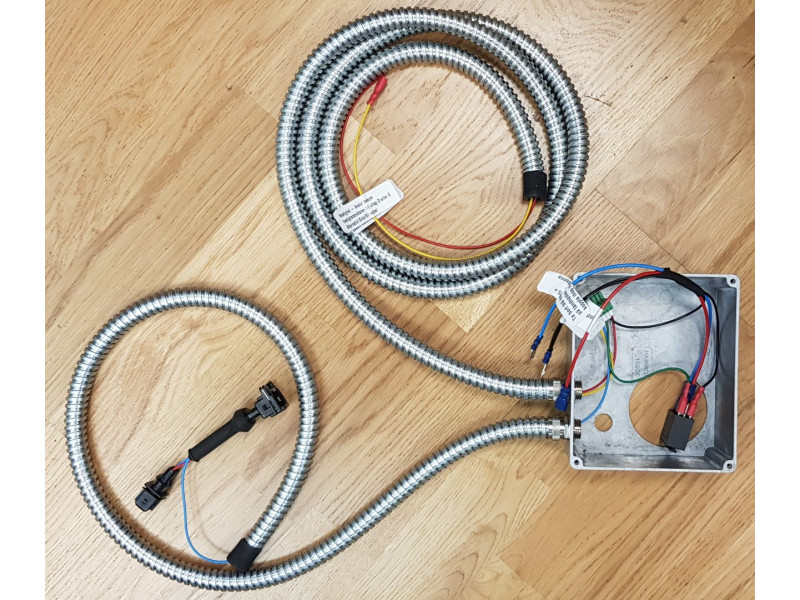

Färdigkopplat H-REG kit till Volvo 740/940 med Bosch tändsystem
H-Regulator beställs separat. Det som ingår i kitet är följande:
- 1st Monteringslåda, 1st packning, 6st skruvar
- 2st Plomberingsslangar.
- 2st Slangkopplingar.
- 1st Relä med skyddsdiod.
- 1st Dubbelsäkring för separat ström matning till H-regulatorn (03-164).
- H-Version artnr:03-164 med följer EJ i kitet. "Finns under tillbehör"
Plomberingsslangen med varvssignalen är 1-meter.
Plomberingsslangen med hastighetssignal och +12Volt matning är 2-meter.
-----------

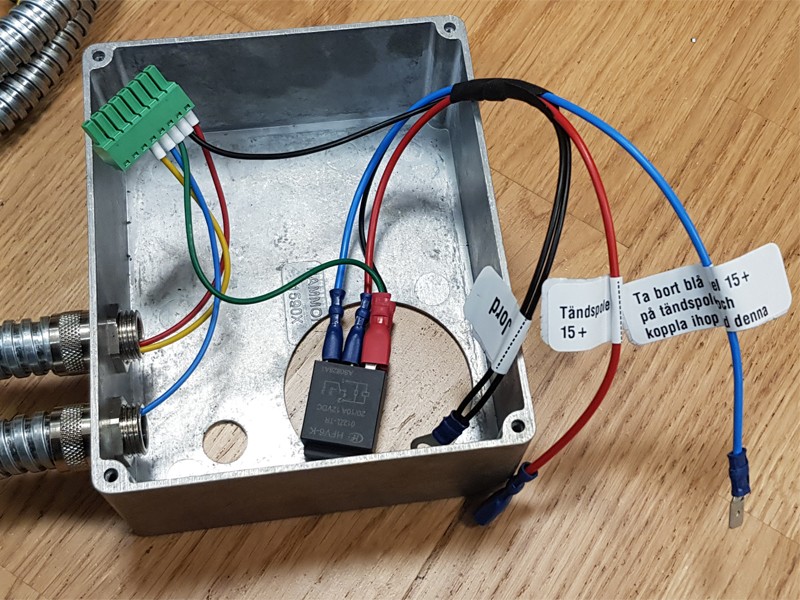

Bild:2
Svart kabel från relä och grön kontaktplint ska ha en bra jord.
Röd kabel från relät ska sitta på tändspolens +.
Blå kabel från relät ska kopplas på den blåa original +15Volt matningen som satt tidigare på tändspolens +.
Ett hål för att trä igenom tändspolen igonom metallådan.
Lilla hålet är för tändspolarnas två original kablar. Färgerna blå (+15Volt) och röd/vit (Jord).
-----------
Bild:3
Gul kabel är för hastighet. Man kan ta hastighetssignalen T.ex. från Grön/vit kabel bakom mätarhuset eller från induktiv givare.
Röd kabel är +12Volt till H-regulatorn (artnr:03-164). +12Volt tar man antingen från Nr:12 i säkringsboxen eller blå/röd kabel bakom mätarhuset.
-----------
Bild:4

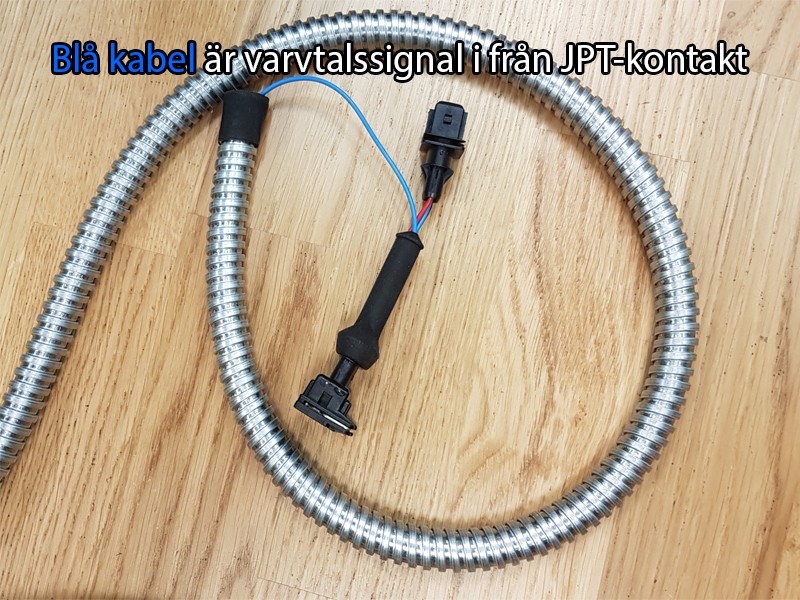

Blå kabel är varvsignalen som är fast lödd på en JPT- kontakten. Man ansluter JPT- kontakten på den befinliga JPT- kontakten som befinner sig höger om motorn och mot torpedväggen.
-----------
Länk till H-Version Artnr:03-164
