Färdigt H-regg kit till övriga bilmärken

Artikelnummer: KITT-TILL-ÖVRIGA-BILMÄRKEN
Utgått ur sortimentet

Lägg till i önskelistan

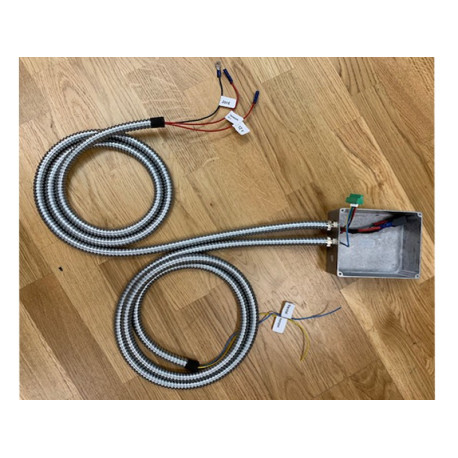

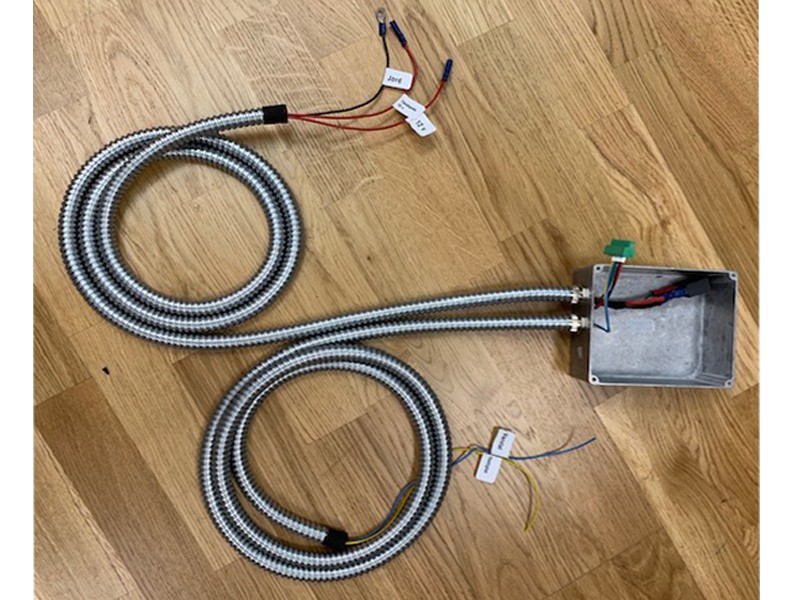

Färdigkopplat H-regg kit, ej modellanpassat

H-Regulator beställs separat. Det som ingår i kitet är följande:

1st Monteringslåda
2st Plomberingsslangar.
1st Relä

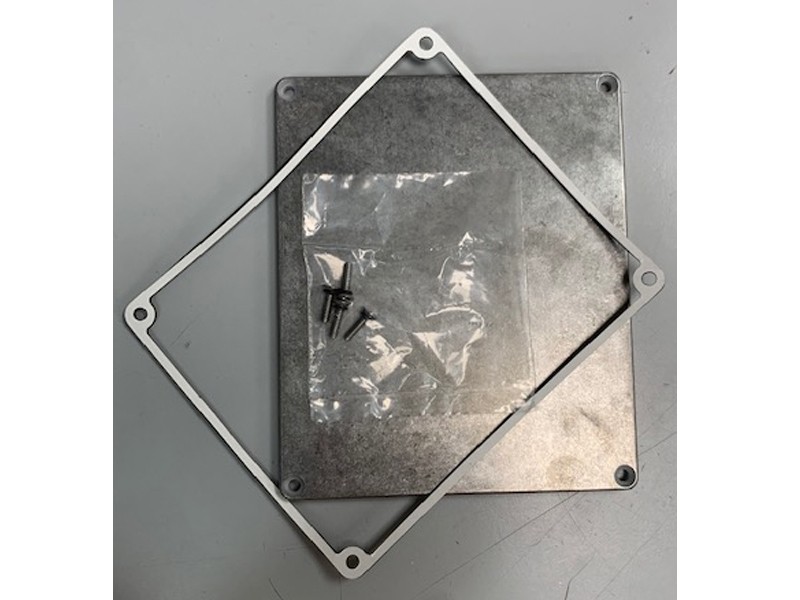

1st Packning
4st skruvar
En bit kardborreband
H-Version artnr:03-164 medföljer EJ i kitet. "Finns under tillbehör"

Plomberingsslangen med (gul kabel) hastighetssignal och (blå kabel) varvssignal är 2 meter lång

Plomberingsslangen med (svart kabel) jord, (röd kabel)+12Volt och (röd kabel) +15Volt till tändspole eller magnetventil är 2 meter lång.

-----------

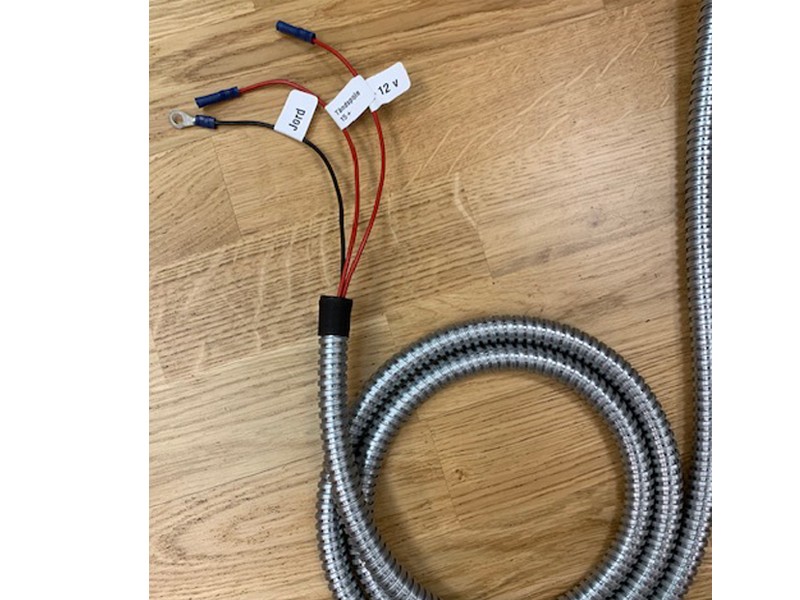

Bild 2

Svart kabel är jord och ska anslutas till en bra jord i bilens chassi.

Röd kabel är (+15V) ska kopplas till tänspolen/magnetventilens +.

Röd kabel med benämnigen (12V) ska kopplas till tänspolen/magnetventilens orginal kabel som tidigare satt på tänspolen/magnetventilens + pol.

-----------

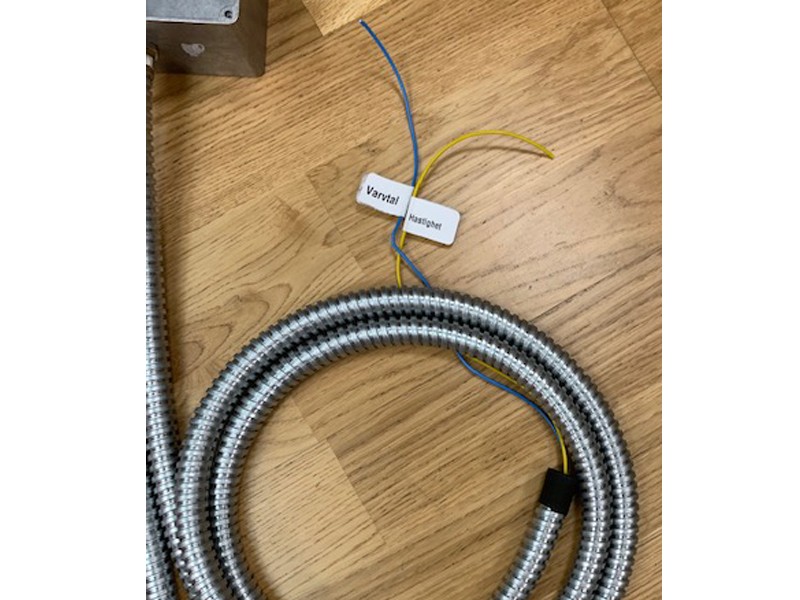

Bild 3

Gul kabel är hastighet och tas från T.ex. bilens hastighetssignal eller från induktiv givare.

Blå kabel är varvssignal och tas från T.ex. generator, kam-givare eller vevaxellägesgivaren.

-----------

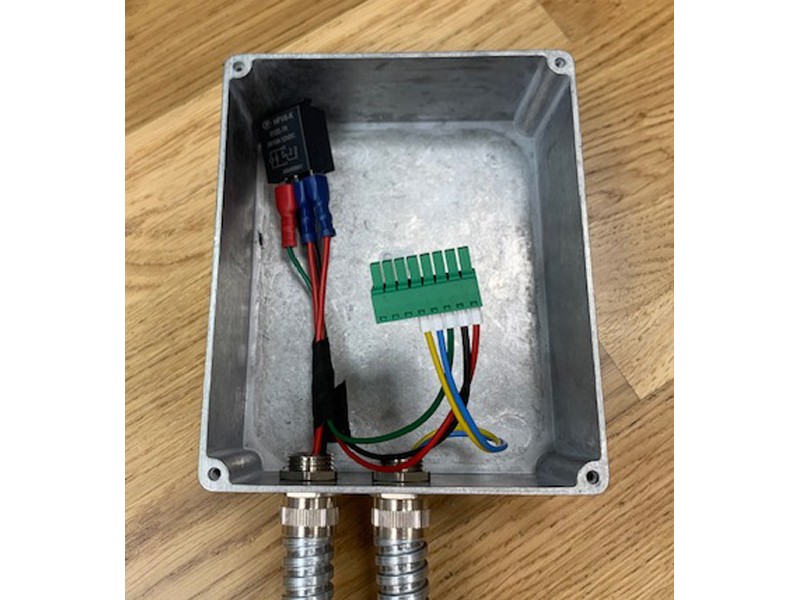

Bild 4

Benämningen +15V går till stift 5 på relät.

Benämningen +12V går till stift 3 på relät

Sift 1 från relät går till UT- kanalen till H-regulatorn

Stift 2 från relä är jord.

-----------

Länk till H-Version Artnr:03-164
