Kabelsats till gaspedalen Mercedes

Artikelnummer: 03-211
Leveranstid: Beställningsvara
Kablar med passande kontakter för inkoppling till gaspedalen i Mercedes. Passar både gaspedalstyrning 03-170 och H-CAN 03-140. OBS, vi har bytt på kablarna därav observer kabelfärgerna som står på pappret som följer med respektive kabel! Diagram nedanför stämmer med ... läs mer
390 kr

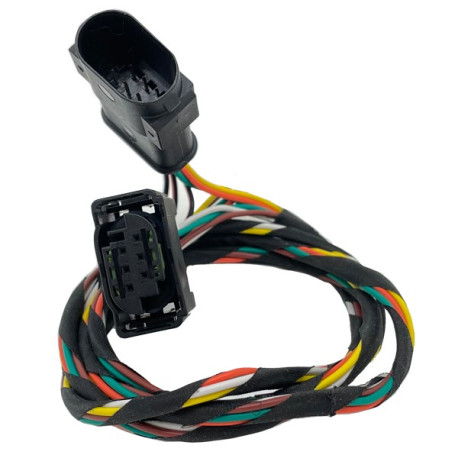

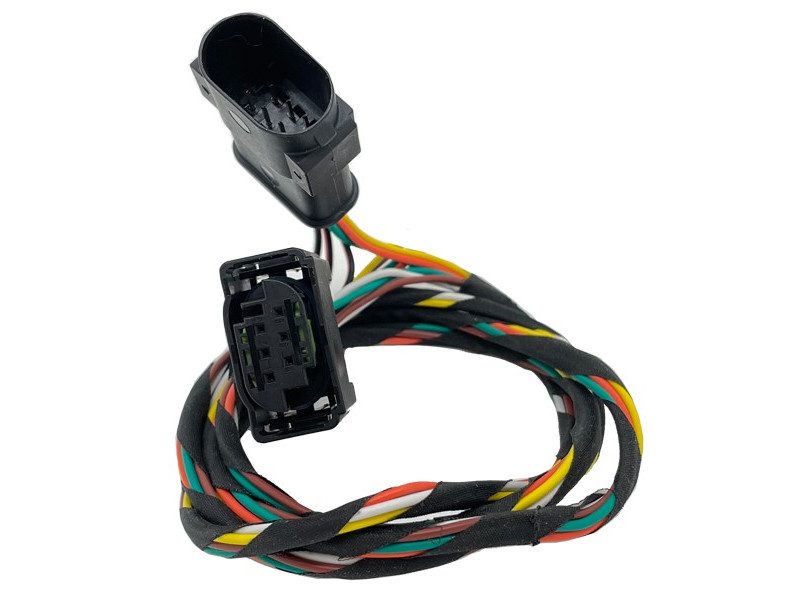

Kablar med passande kontakter för inkoppling till gaspedalen i Mercedes. Passar både gaspedalstyrning 03-170 och H-CAN 03-140.

OBS, vi har bytt på kablarna därav observer kabelfärgerna som står på pappret som följer med respektive kabel! Diagram nedanför stämmer med de absolut senaste kablarna och vi uppdaterar respektive kabelsats i takt med att sista är såld!

Anslutning APP-Sensor (artnr: 03-170)

KABELFÄRG ANSLUTNING FUNKTION
BRUN IN 1 Sensor 1 in
ORANGE UT 1 Sensor 1 ut
VIT IN 2 Sensor 2 in
GUL UT 2 Sensor 2 ut
GRÖN 0V Jord



Anslutning H-CAN (artnr: 03-140)

KABELFÄRG ANSLUTNING FUNKTION
BRUN IN 1 Sensor 1 in
ORANGE UT 1 Sensor 1 ut
VIT IN 2 Sensor 2 in
GUL UT 2 Sensor 2 ut
GRÖN - Jord
